Point Cloud Assistant

Point Cloud Assistant je plugin ZWCADu, který představuje plně integrované efektivní a inteligentní řešení pro zpracování mračen bodů, jejich 2D vykreslení a 3D rekonstrukci. Nabízí různé metody tvorby řezů jako řezy podle souřadného systému nebo vícenásobné řezy objektem.
Umožňuje také praktické funkce jako 2D osazení (fitting), 3D modelování a analýzu odchylek.

Hlavní funkce:
- převádí soubory mračen bodů (E57, Las, Laz, Pts, Txt, atd.)
- automaticky zarovná mračno bodů podle nového uživatelského souřadného systému
- podporuje různé metody pro tvorbu jednotlivých nebo vícenásobných řezů
- extrahuje poloautomaticky nebo zcela automaticky přímé obrysy stěn
- rychle převádí na běžné 3D geometrické prvky
- nabízí základní měření, kótování a popisy
- vytváří ortofoto snímky
- analyzuje mračno bodů ke zvolené referenční rovině



Point Cloud Assistant je dostupný jako roční nebo tříletý pronájem.

Pro zkušební verzi ZWCAD Point Cloud Assistant na 30 dní zdarma nás, prosím, kontaktujte a zašleme Vám dočasnou licenci pro testování.
Pro Point Cloud Assistant je nutné instalovat anglickou či francouzskou verzi ZWCAD.

Více také v anglickém uživatelském návodu pro Point Cloud Assistant.

Technické informace:
- požadovaný software: ZWCAD 2026 Professional
- jazyk:angličtina, francouzština
- typ licence: roční nebo tříletý pronájem
- obor: architektura, stavebnictví, technická infrastruktura a další stavební odvětví

Point Cloud Assistant není možné použít pro ZWCAD MFG.

Porovnání funkcí mezi modulem "Mračno bodů" v ZWCADu a pluginem "Point Cloud Assistant":

Funkce	Popis	Point Cloud v ZWCAD	Point Cloud Assistant
Připojení mračna bodů	Připojí mračna bodů z RCS/RCP formátu, podporuje import a převod běžných formátu E57, LAS, LAZ, PTS a TXT	✔	✔
Zobrazení mračna bodů	Podporuje úroveň detailů (LOD), perspektivu a průhlednost. Nabízí 6 způsobů zobrazení: barva scanu, barva objektu, normální, podle výšky, intenzity a klasifikace.	✔	✔
Oříznutí mračna bodů	Podporuje oříznutí mračna bodů pomocí obdélných, kruhových nebo mnohoúhelníkových tvarů. Nabízí ukládání, zrušení nebo obrácení stavu ořezu.	✔	✔
Řezy	Umožňuje řezy v 6 směrech: zepředu/zezadu, shora/zespodu, zleva/zprava. Rychle v těchto směrech řezu vytvoří výkresy řezů.	✔	✔
Konverze mračna bodů	Převede vybraný soubor mračna bodů (E57, Las, Laz, Pts, Txt, atd.) a sloučí více souborů do stejného formátu do RCP projektu.		✔
Orientace mračna bodů	Rychle vytvoří uživatelský souřadnicový systém (UCS) na základě vybraných bodů na rovinném povrchu (např. podlaze, stěně) a automaticky zarovná mračno bodů k tomuto novému UCS.		✔

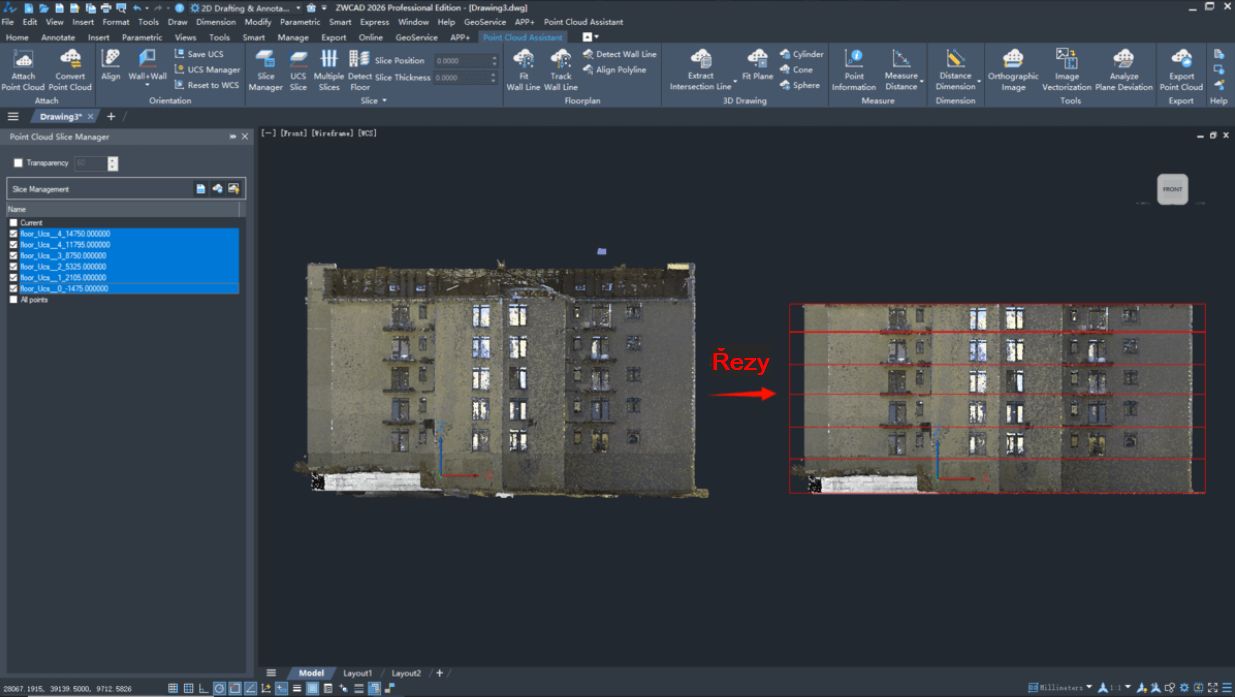

Jednotlivé a vícenásobné řezy mračny bodů	Podporuje více možností pro vytvoření řezů od jednotlivého po vícenásobné. Nabízí Správce řezů pro dynamické nastavení jejich pozice, tloušťky, kontroly viditelnosti a generování pravoúhlého průmětu.		✔

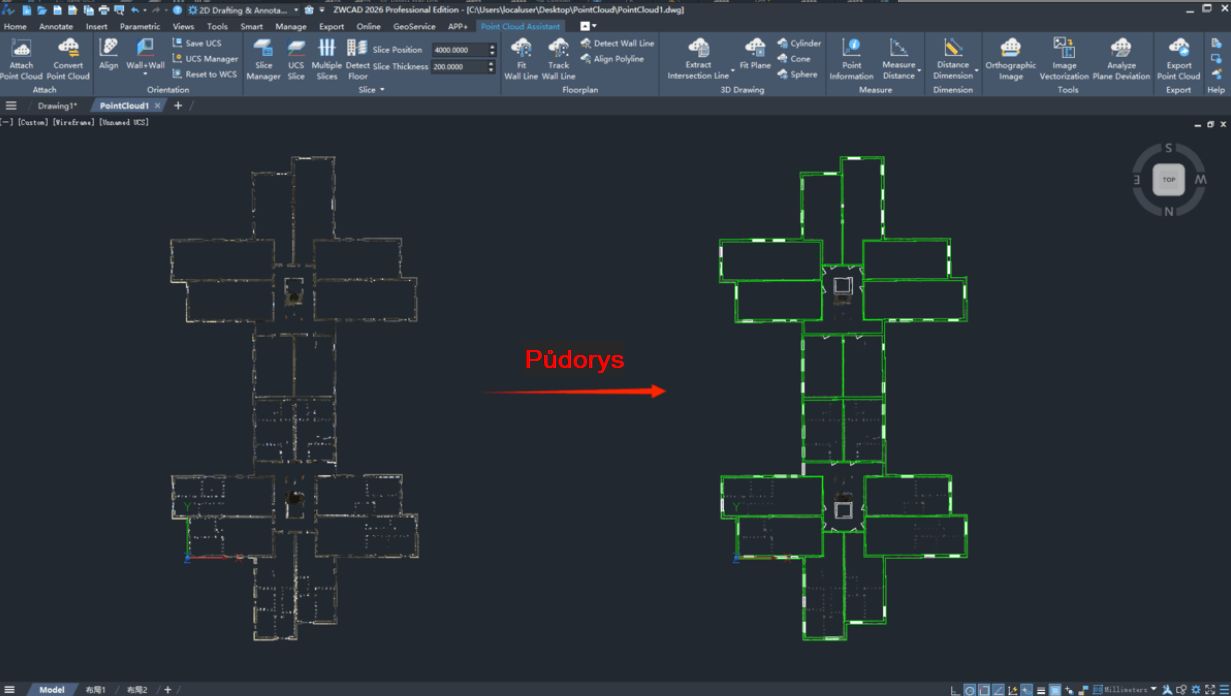

Vykreslení půdorysu	Pomocí algoritmu přizpůsobení poloautomaticky a automaticky extrahuje přímé obrysy stěn z mračen bodů, čímž výrazně urychluje vytváření 2D půdorysů.		✔

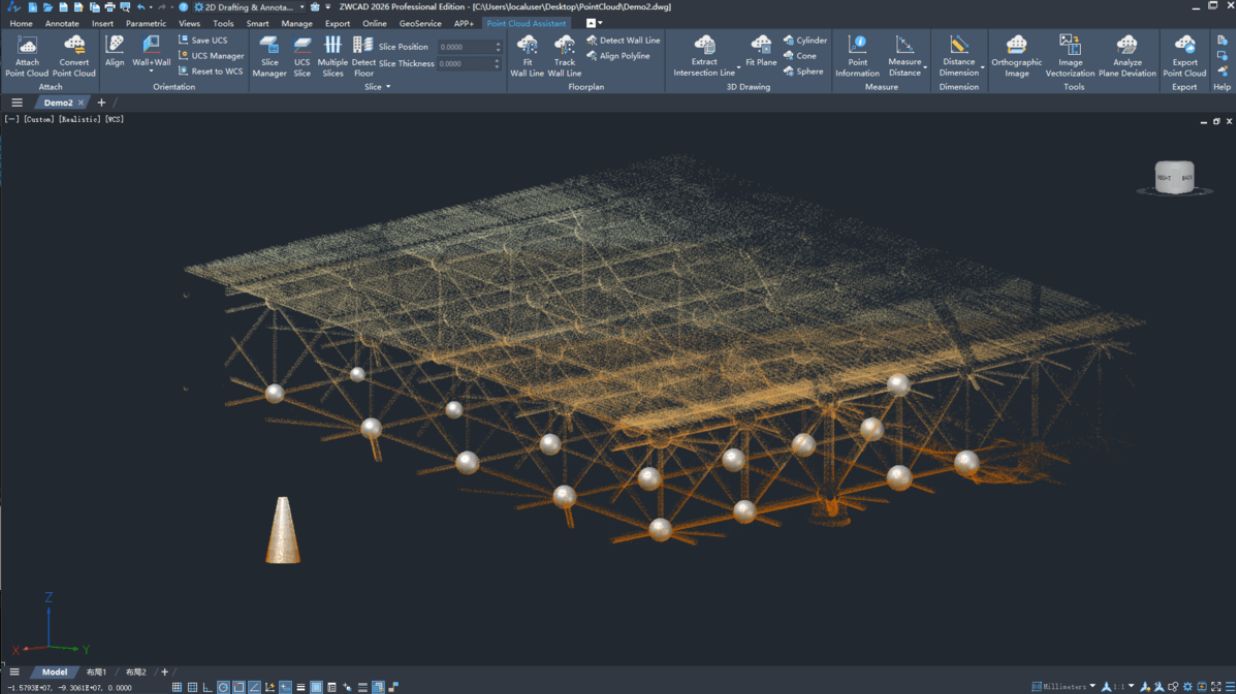

3D kreslení	Rychle extrahuje běžné 3D geometrické prvky, jako jsou roviny, válce a koule, pomocí algoritmů přizpůsobení.		✔
Měření a kótování	Nabízí základní funkce pro měření a označení mračen bodů, včetně informací o bodech, lineárních vzdálenostech a úhlových vztazích.		✔
Orto foto	Pomocí paralelních projekcí vytvoří ortofotografii z aktuálně vybraného mračna bodů.		✔

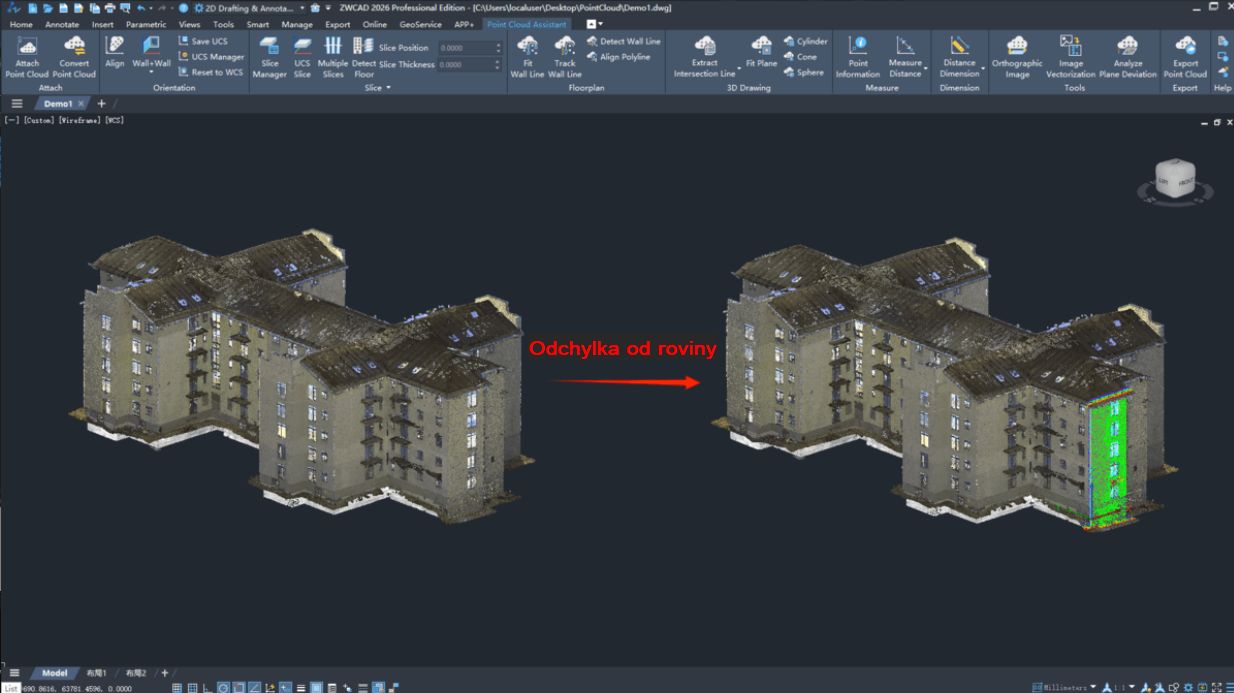

Analýza odchylky od roviny	Analyzuje a zobrazí odchylku mračna bodů od zvolené referenční roviny.		✔
Export mračna bodů	Podporuje efektivní export dat mračna bodů z modelového prostoru.		✔
