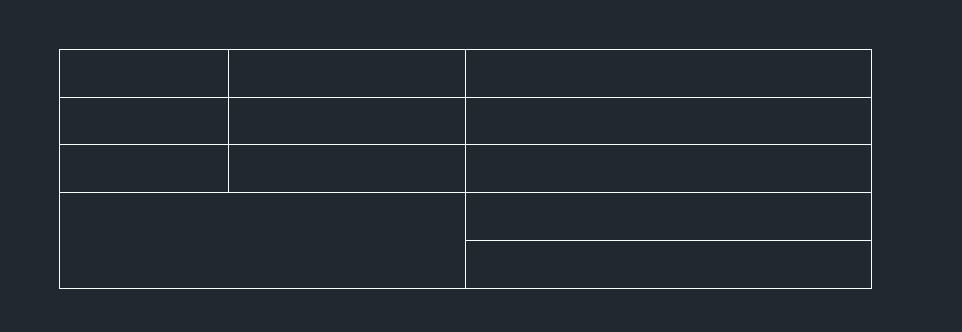

1. Nakreslete přesný tvar obrysů vašeho razítka.

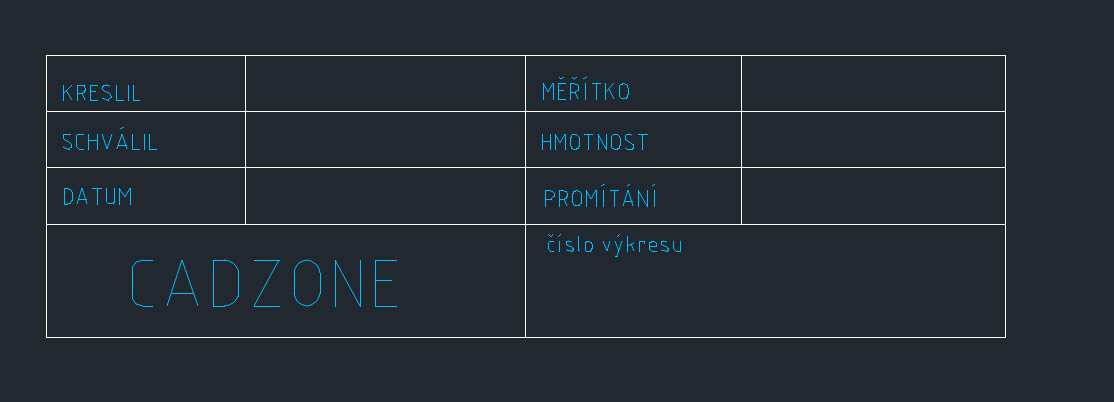

2. Doplňte nadpisovým textem (tj. který se nebude měnit) v rámci atributů.
3. Zadejte do příkazového řadku příkaz
ATT a potvrďte pomocí klávesy ENTER.

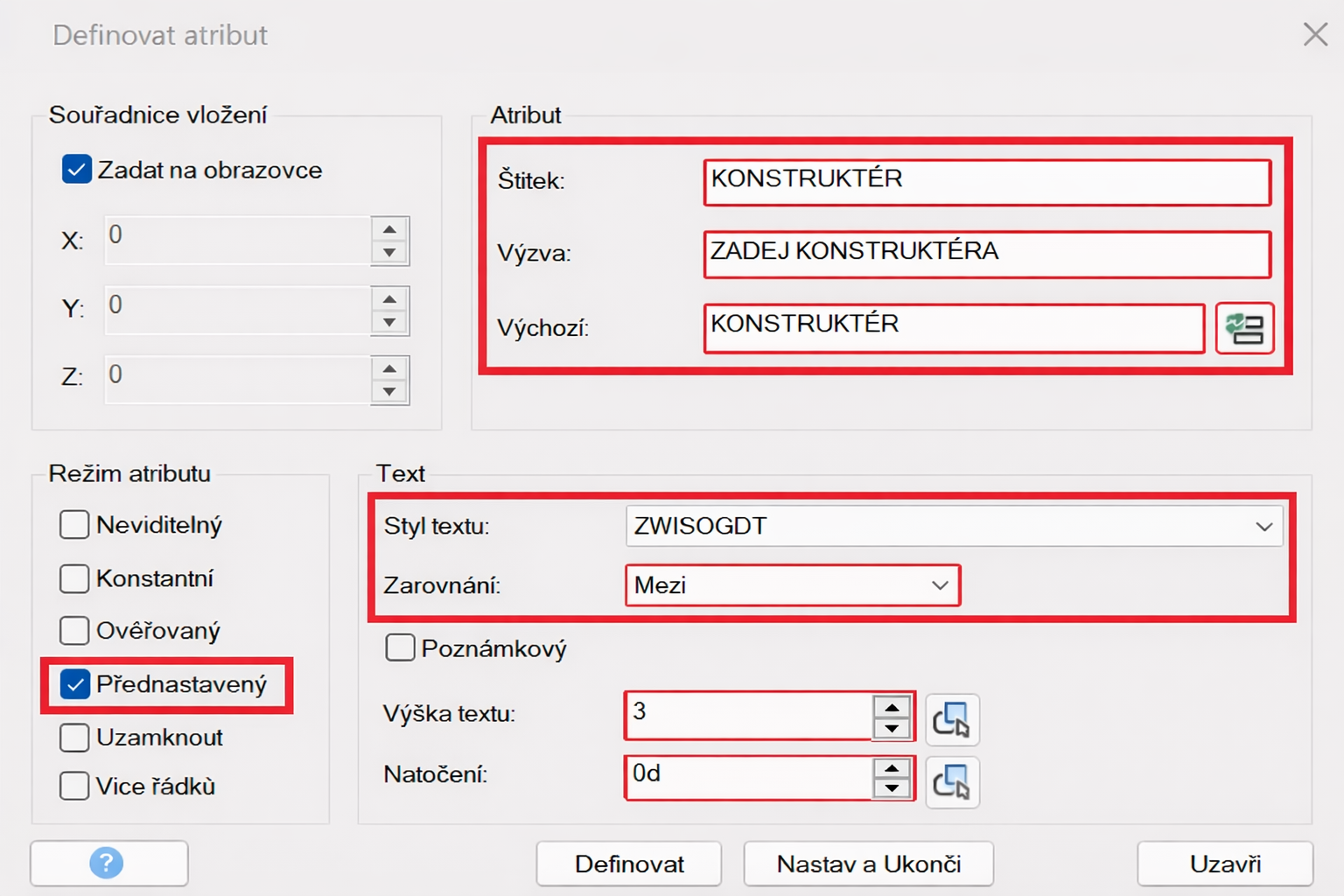

4. Zobrazí se okno
Definovat atribut. Vyplňte atributy Štítku, výzvy a výchozí. Režim atributu zvolte jako
Přednastavený. Styl textu, respektující českou diakritiku je např.
ZWISOGDT. Zarovnání
musí být zvoleno jako
Mezi.

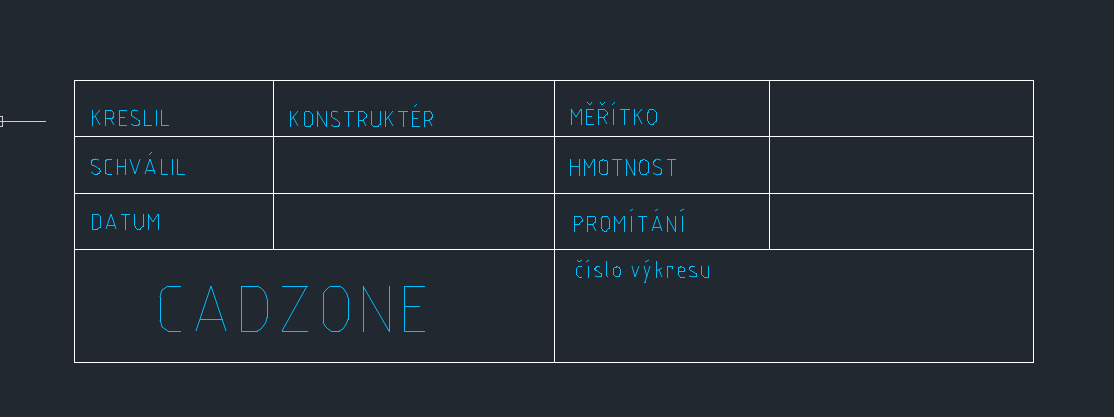

5. Umístěte atribut do požadovaného bodu.
6. Podobně nadefinujte i ostatní atributy.
7. Atributy můžete i kopírovat poté pomocí dvojkliku editovat.

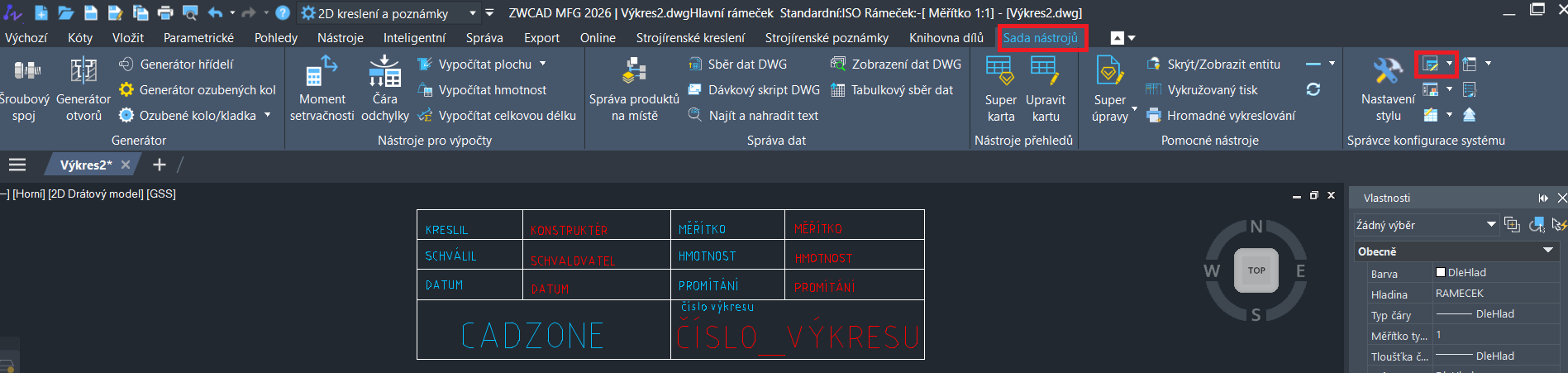

8. Na kartě
Sada nástrojů v sekci
Správce konfigurace systému zvolte
Definice rohového razítka.

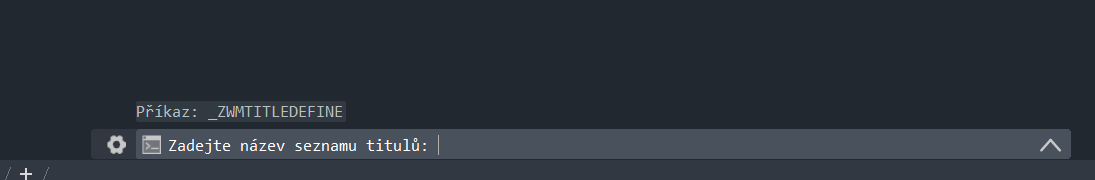

9. Příkazový řádek vás vyzve k zadání názvu.

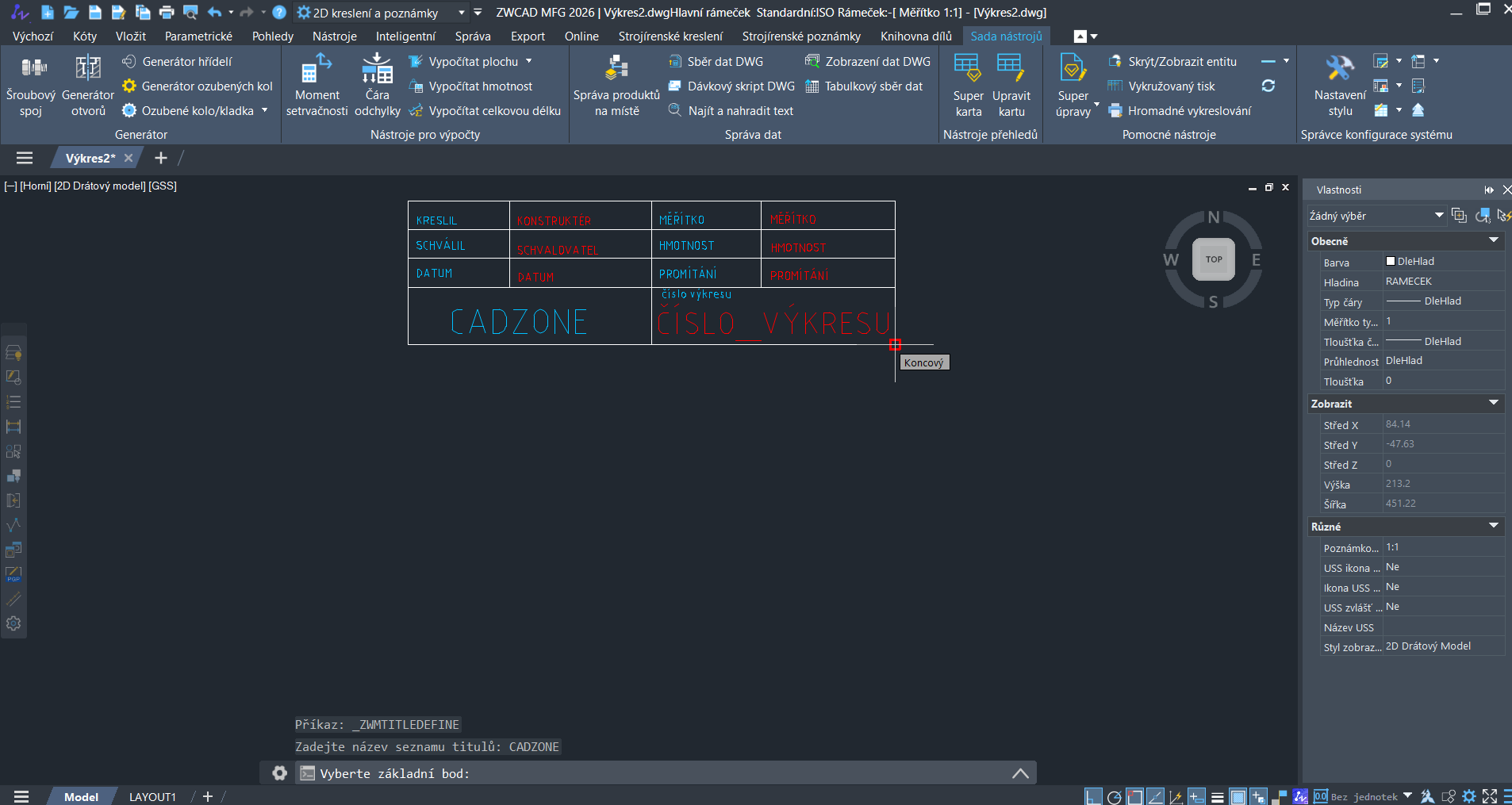

10. Vyberte základní bod (typicky pravý dolní).
11. Pomocí okna vyberte celou oblast razítka.

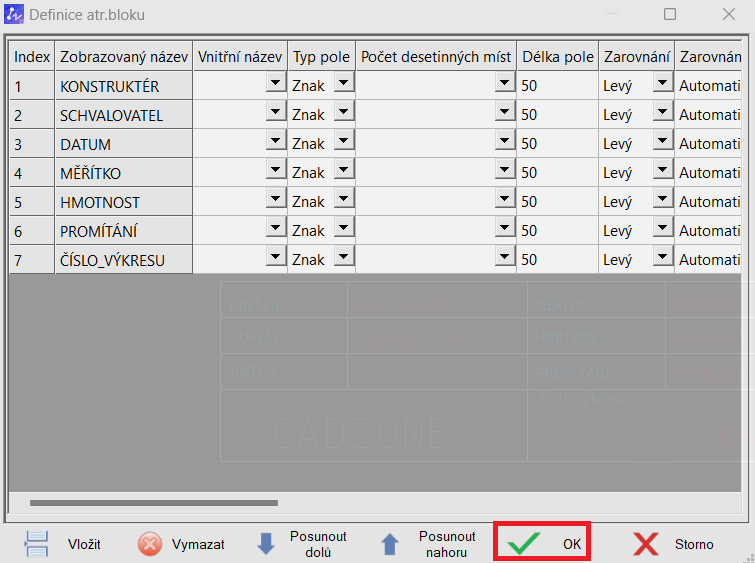

12. Načte se okno
Definice atr. bloku, potvrďte
OK.

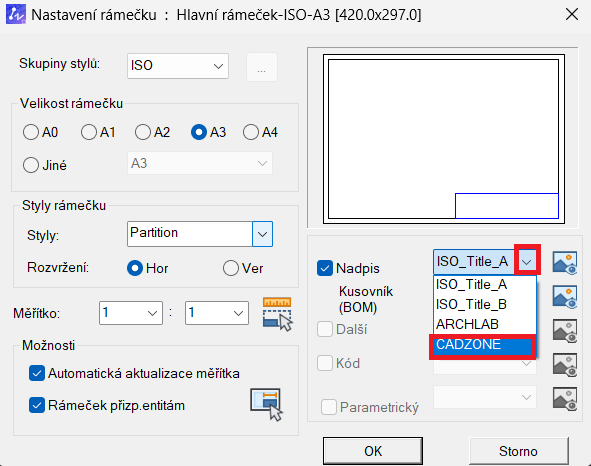

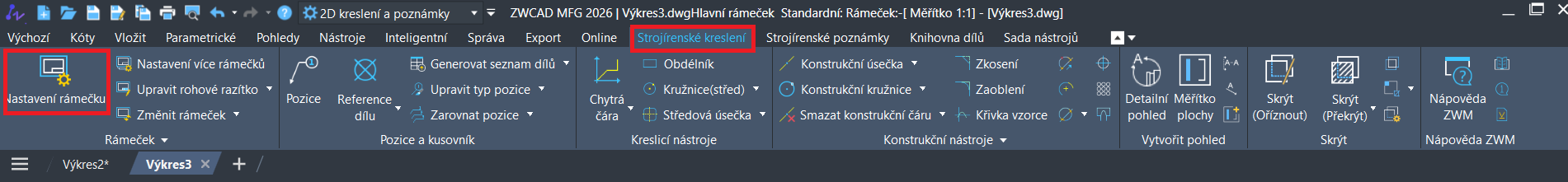

13. Nyní, když na kartě
Strojírenské kreslení zvolíte
Nastavení rámečku.
14. U kolonky
Nadpis zvolte své vlastní razítko, podle názvu z bodu 9.

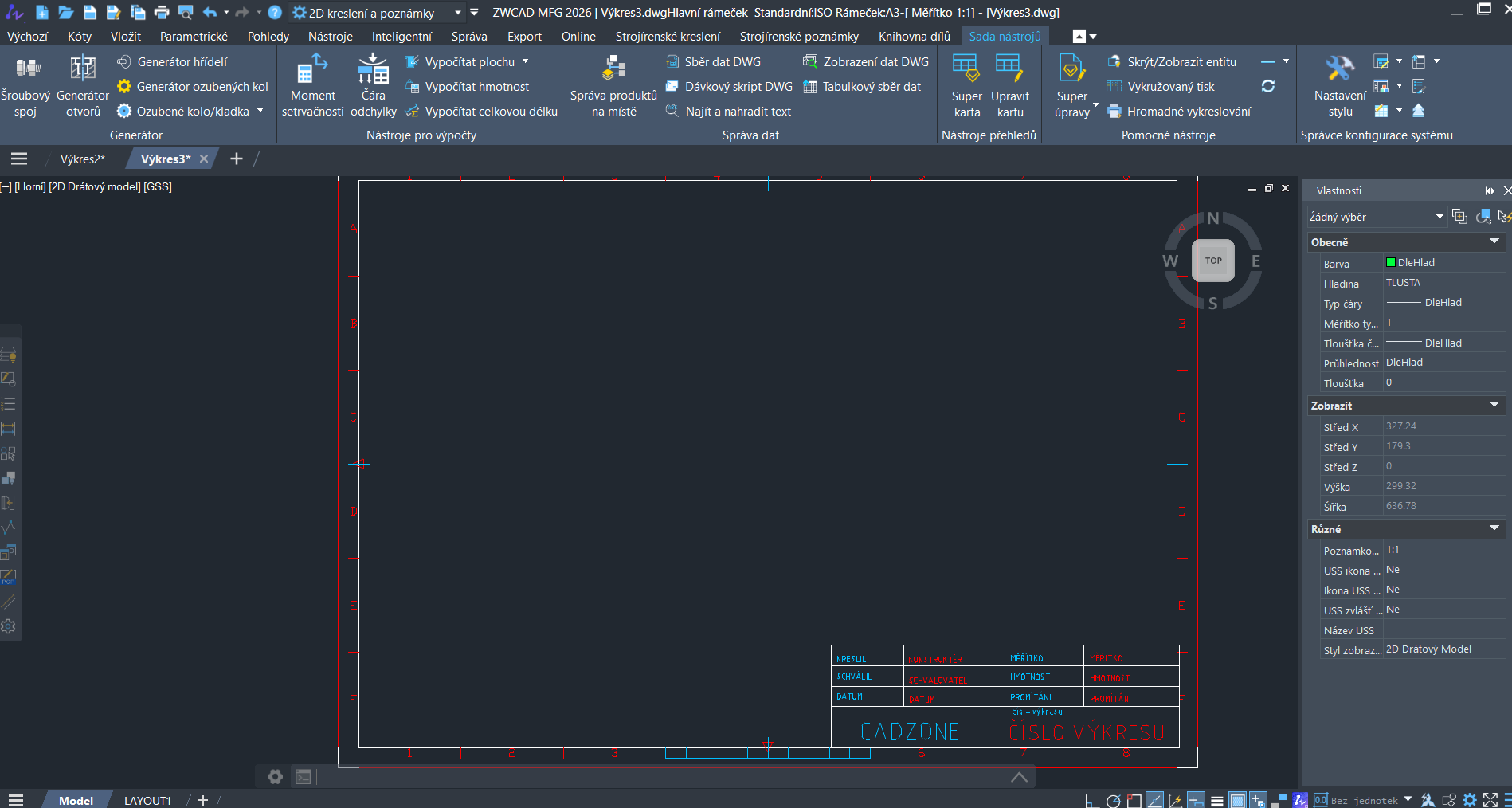

15. Vložený rámeček s vlastním nadpisem.
