Výškové kóty v GGMenu

Nadstavba GGmenu nabízí mimo jiné dynamické bloky výškových kót. GGMenu je určeno pro AutoCAD, ale můžete jej využít i ve verzi ZWCAD Standard - viz Instalace GGMenu pro ZWCAD.

Pro kreslení dynamických výškových kót:

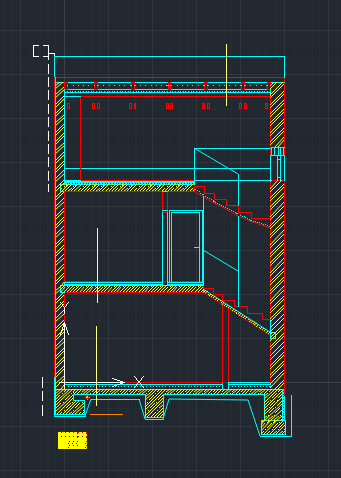

1. Nulovou úroveň výšky pohledu či řezu umístěte na počátek souřadného systému (do nulové souřadnice Y).

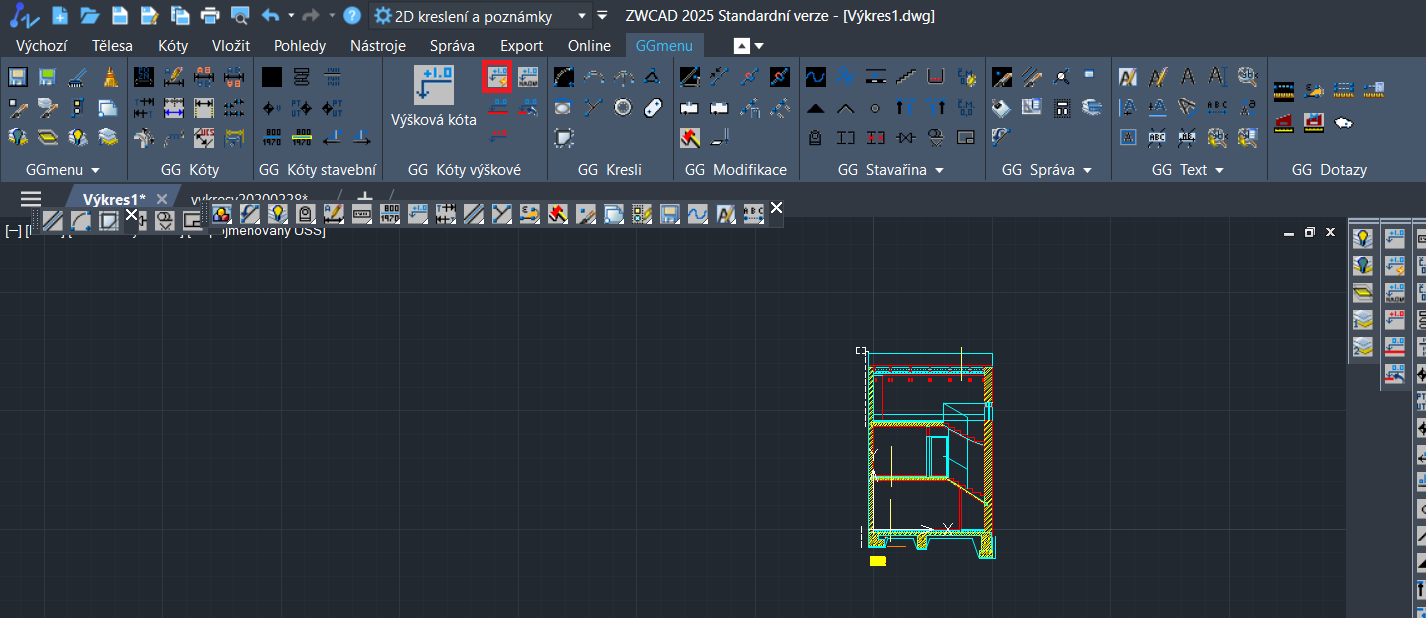

2. Pro umístění výškové kóty použijte Výšková kóta dynamická.

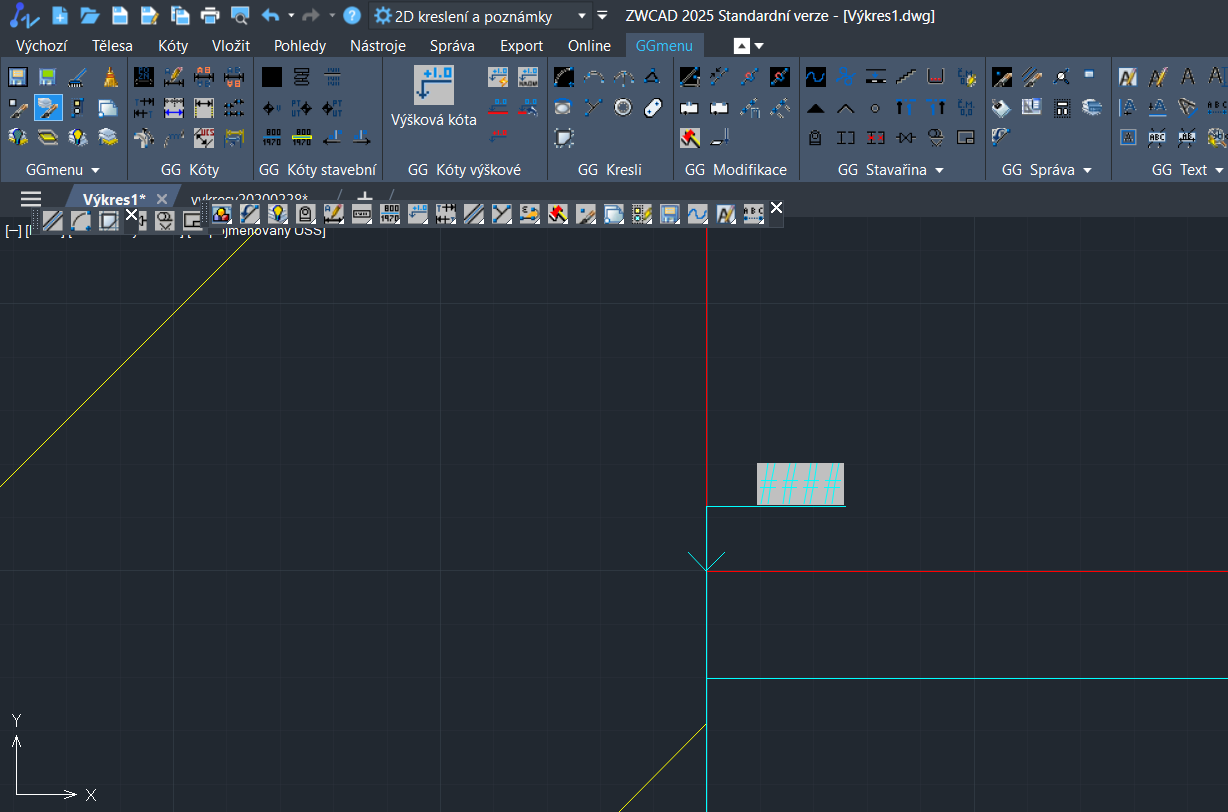

3. Načte se nezregenerovaná kóta, která namísto hodnoty zobrazí symboly křížků ####.

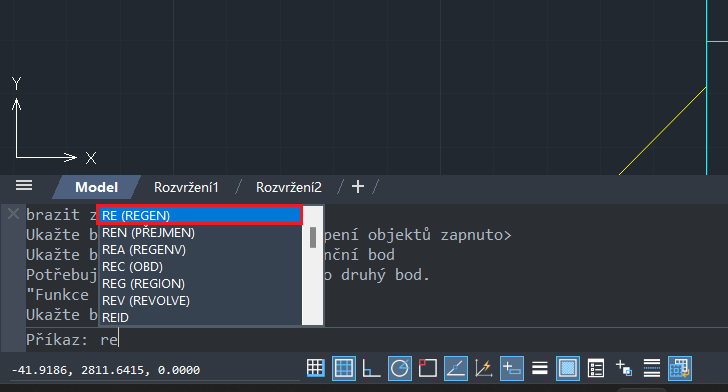

4. Pro regeneraci napište do příkazového řádku RE a potvrďte ENTER.

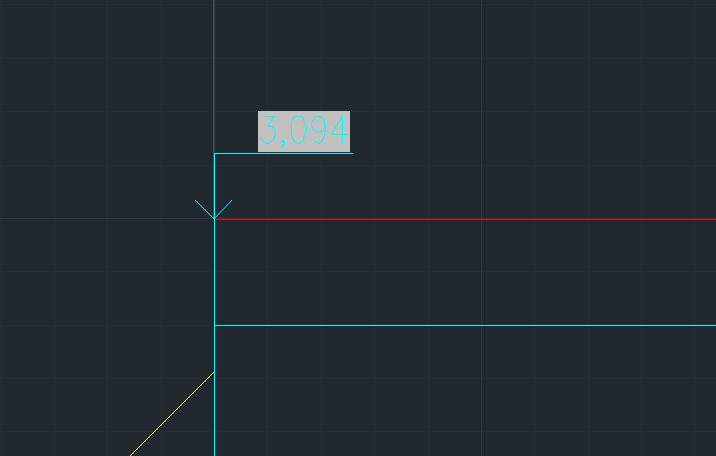

5. Nyní je kóta regenerovaná a odpovídá její hodnotě vůči nastavené nule (počátku souřadného systému).

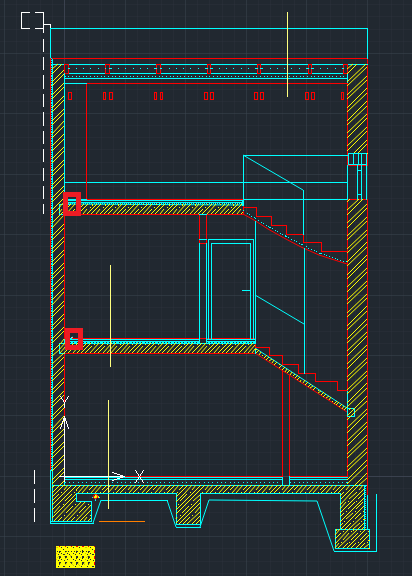

6. Pokud jsou vytvořené výškové kóty vůči pohledu příliš malé je nutno je zvětšit pomocí příkazu Měřítko.

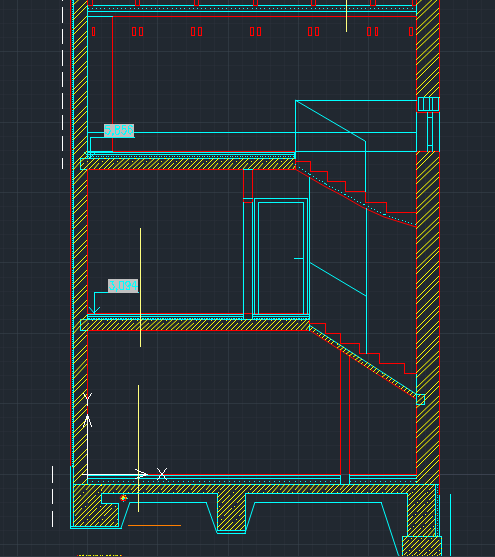

7. Vytvořte pomocí příkazu Kopie další výškové kóty a aktualizujete jejich hodnoty pomocí příkazu Regenerovat.
