Statická analýza nosníku v ZWCAD MFG
ZWCAD > Nápověda > ZWCAD MFG/Mechanical > Statická analýza nosníku v ZWCAD MFG
ZWCAD MFG nabízí od verze 2025 výpočet statické analýzy namáhání nosníku.

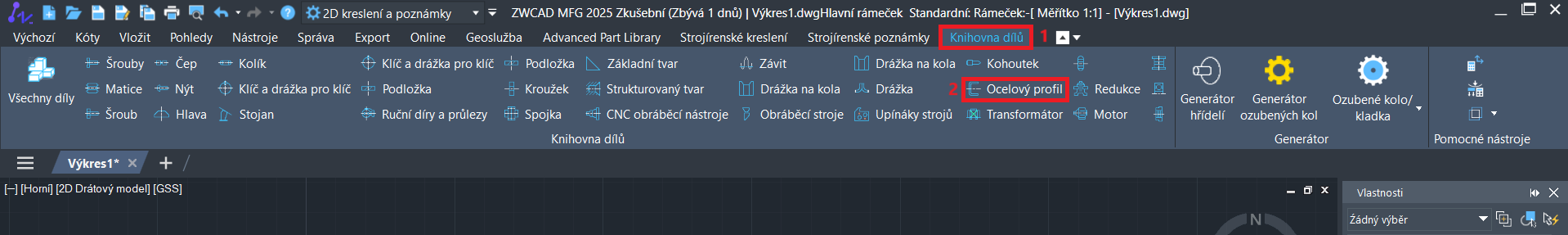

1. Nejprve musíte definovat průřez profilu, který chcete vystavit výpočtu statického namáhání. Ten můžete buď nakreslit anebo definujete přímo v ZWCAD MFG. To tak, že na kartě Knihovna dílů vyberete Ocelový díl.

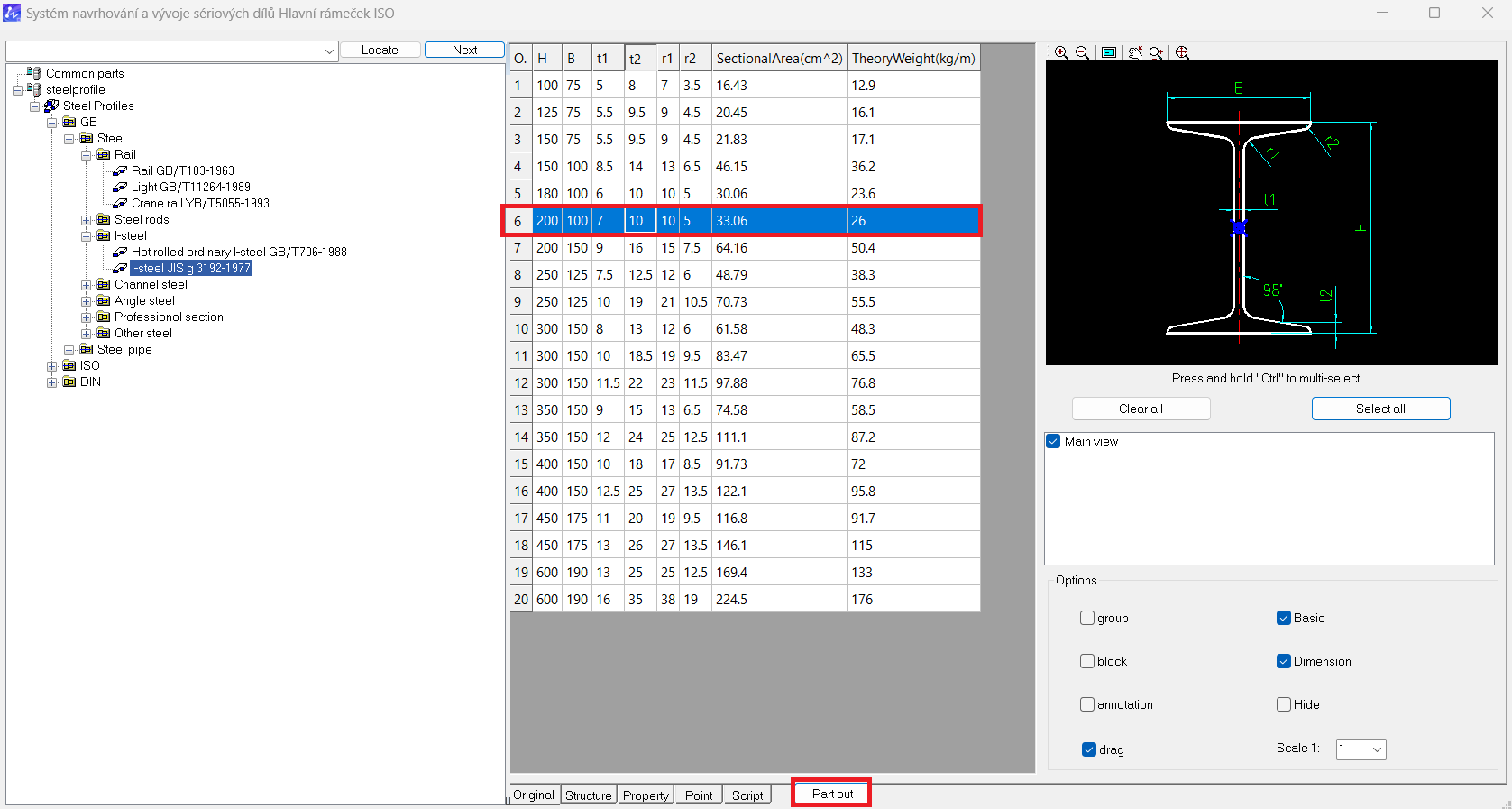

2. Z nabídky norem vyberte profil.

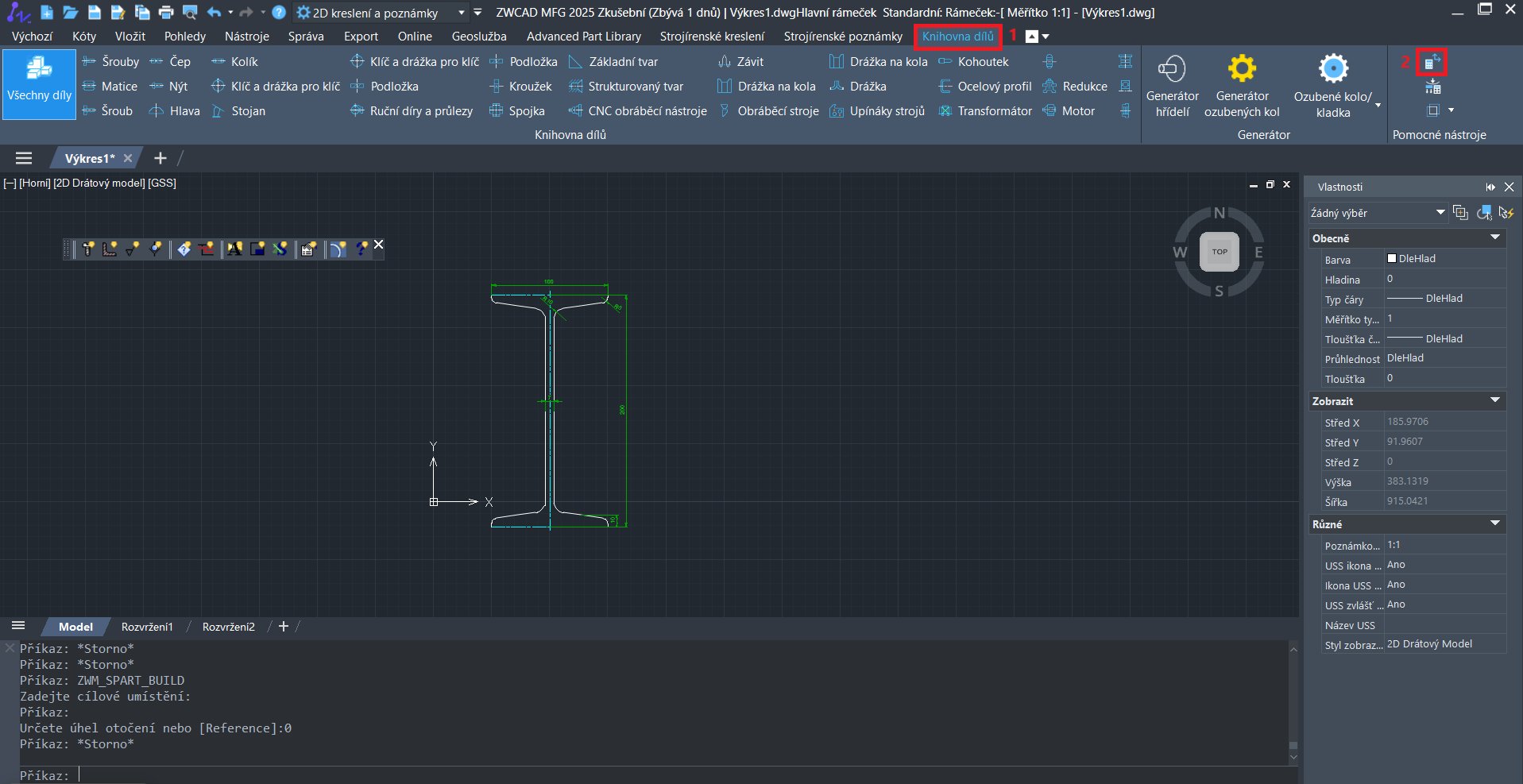

3. Pro statickou analýzu potřebujete znát moment setrvačnosti nosníku. Funkci pro výpočet naleznete na kartě Knihovna dílů.

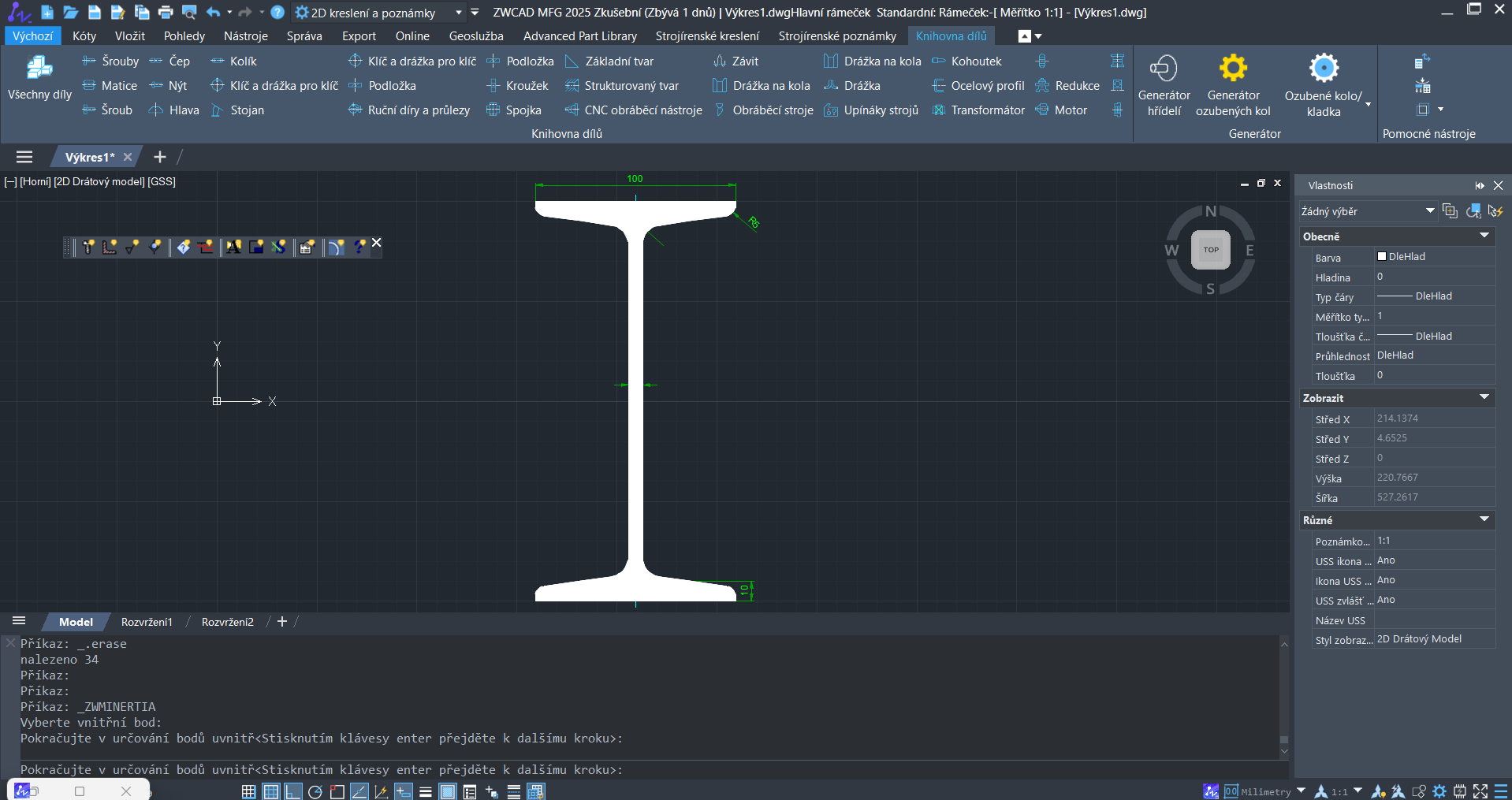

4. Nyní bodem označte vnitřní obsah profilu a odsouhlaste.

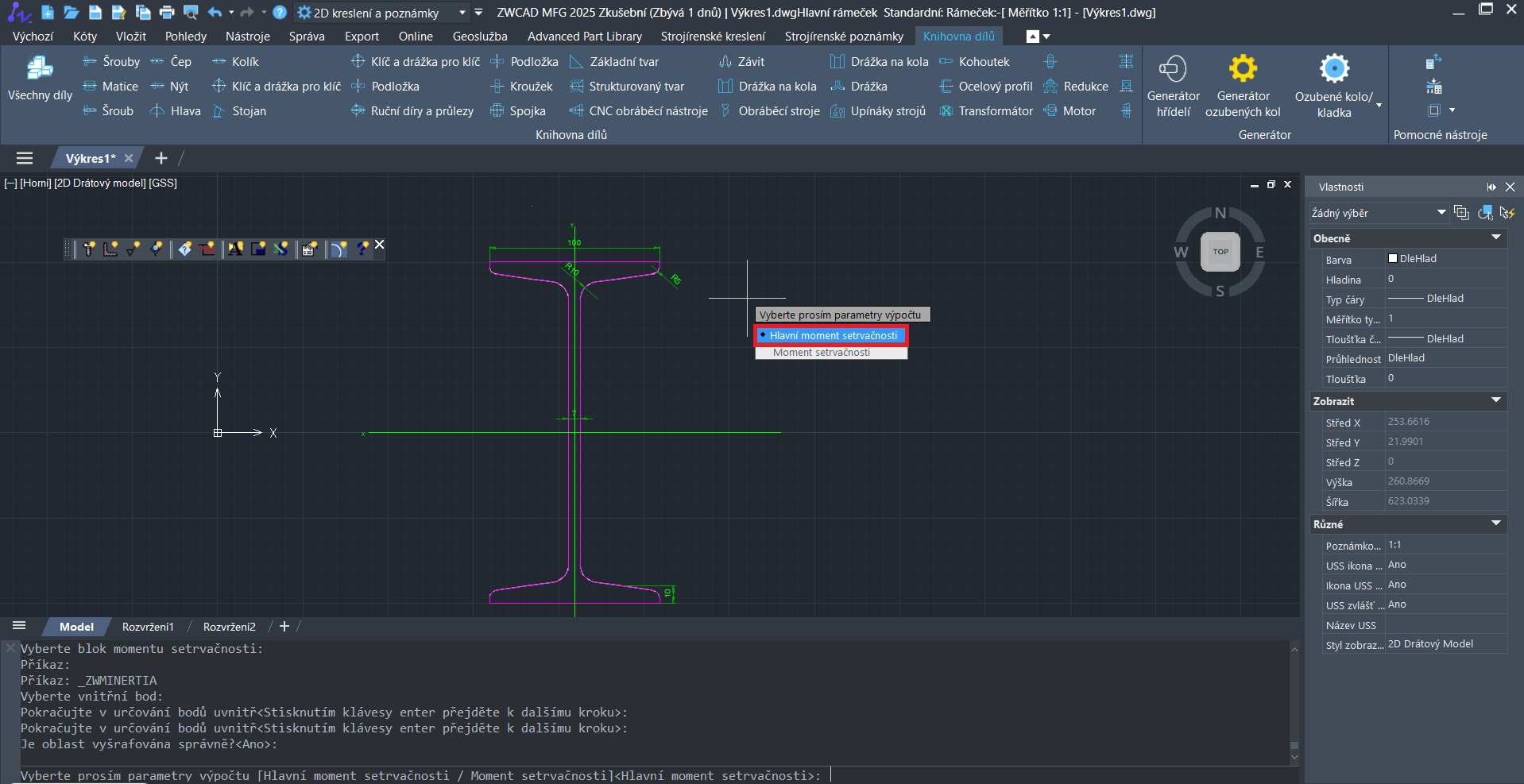

5. Vyberte Hlavní moment setrvačnosti.

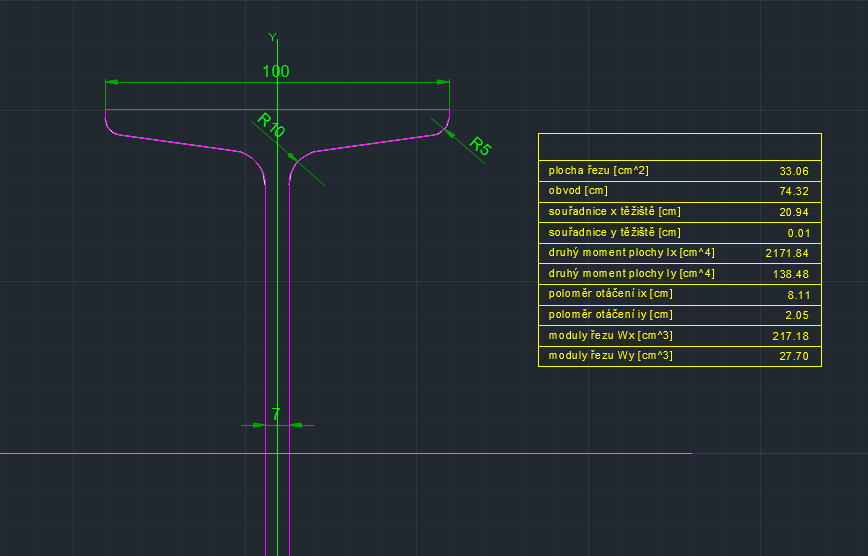

6. Vygeneruje se tabulka geometrických a mechanických vlastností profilu, včetně momentu setrvačnosti v směru osy x a y.

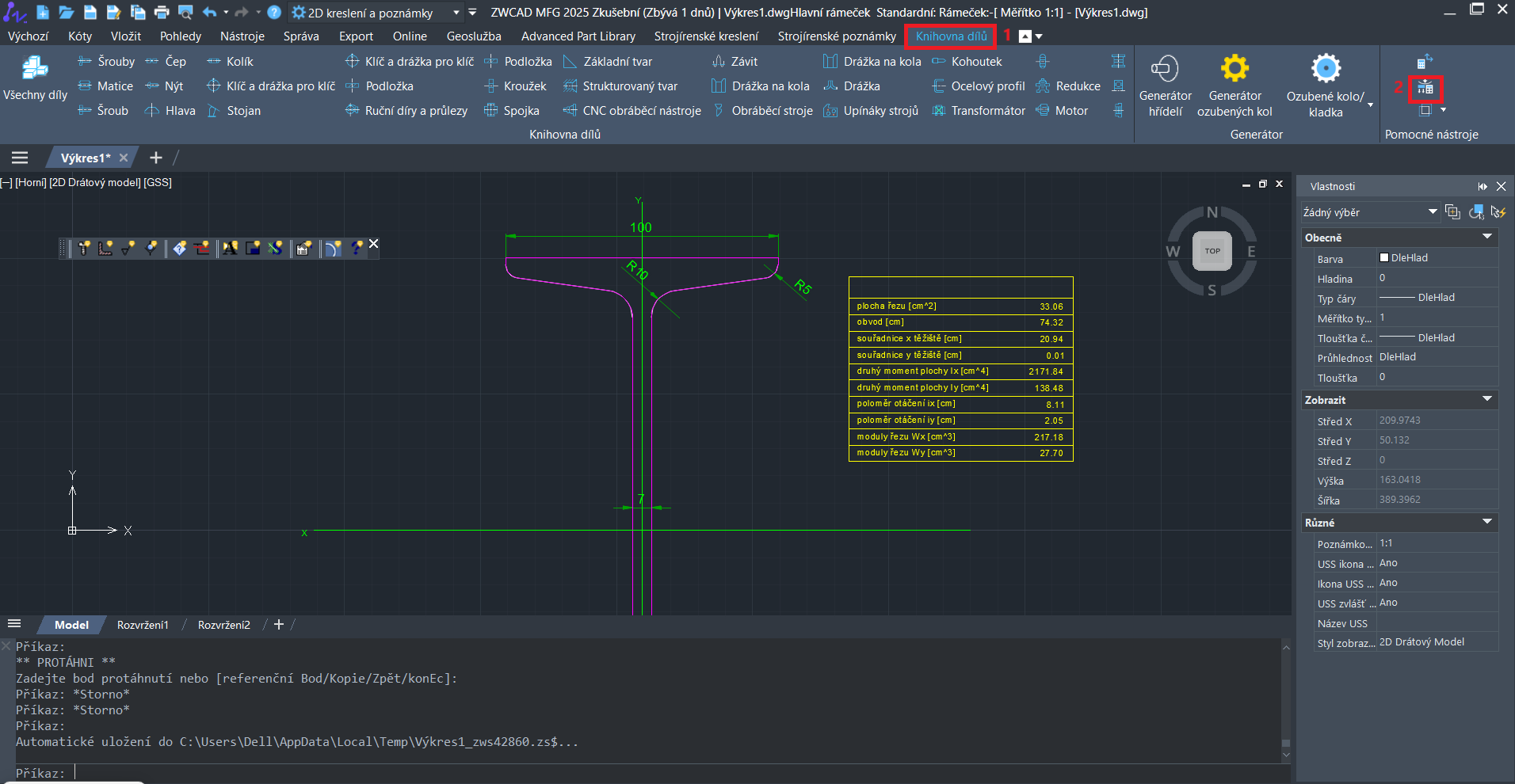

7. Nyní můžete spustit funkci Čára odchylky pro výpočet statické analýzy nosníku, naleznete je na kartě Knihovna dílů.

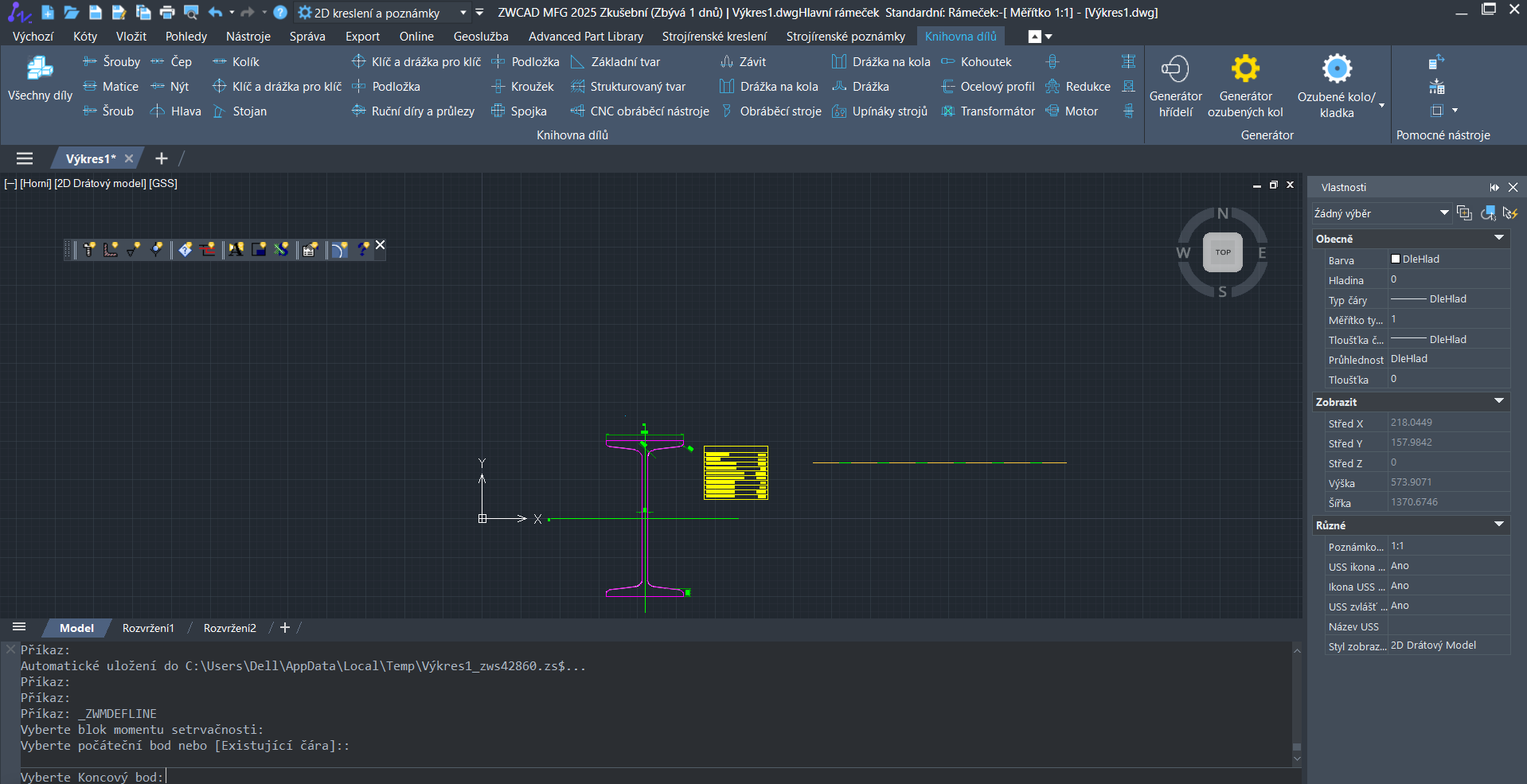

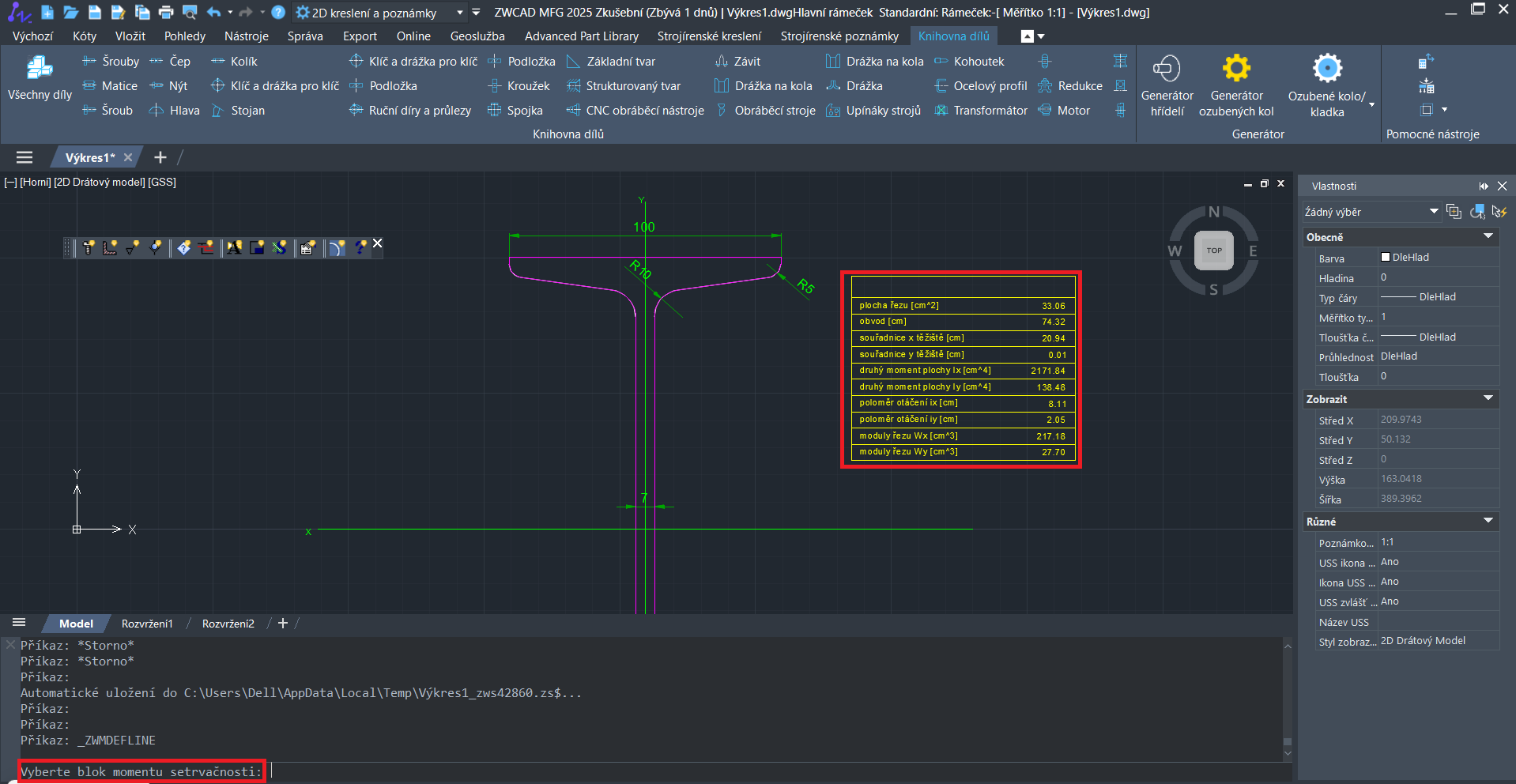

8. V příkazovém řádku vás program vyzve k označení bloku momentu setrvačnosti (tabulka víz. bod 6).

9. Nyní musíte nakreslit (program vás k tomu sám vyzve) délku počítaného nosníku. Můžete také vybrat existující přímku.

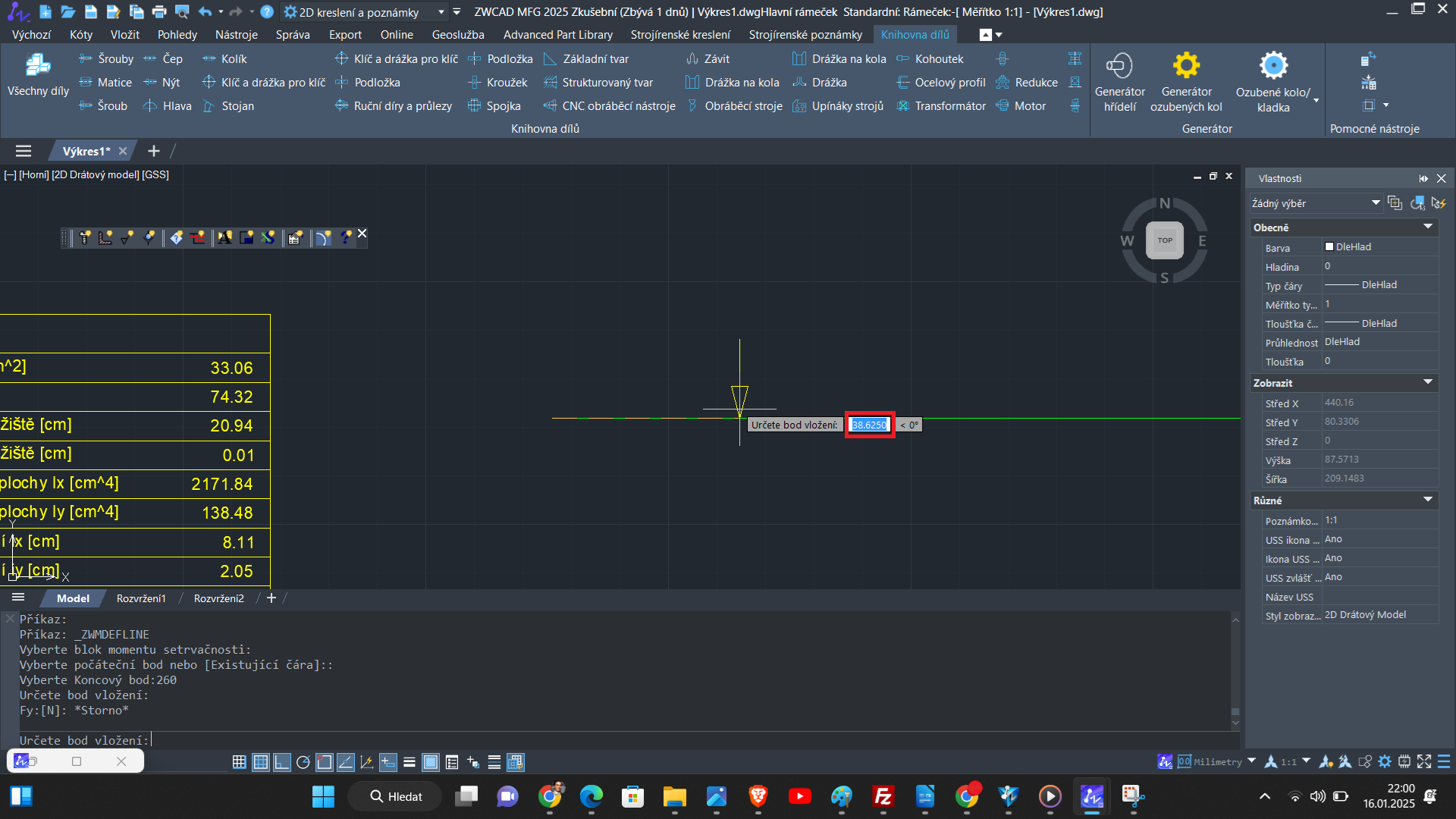

10. Zobrazí se tabulka, kde můžete definovat zatížení nosníku (sílu, moment nebo liniové zatížení), vazby (rotační, vetknutá a podpora) a materiál (Youngův modul pružnosti E, který je předvyplněn pro ocel a momenty definované tvarem průřezu nosníku - víz tabulka bod 6)

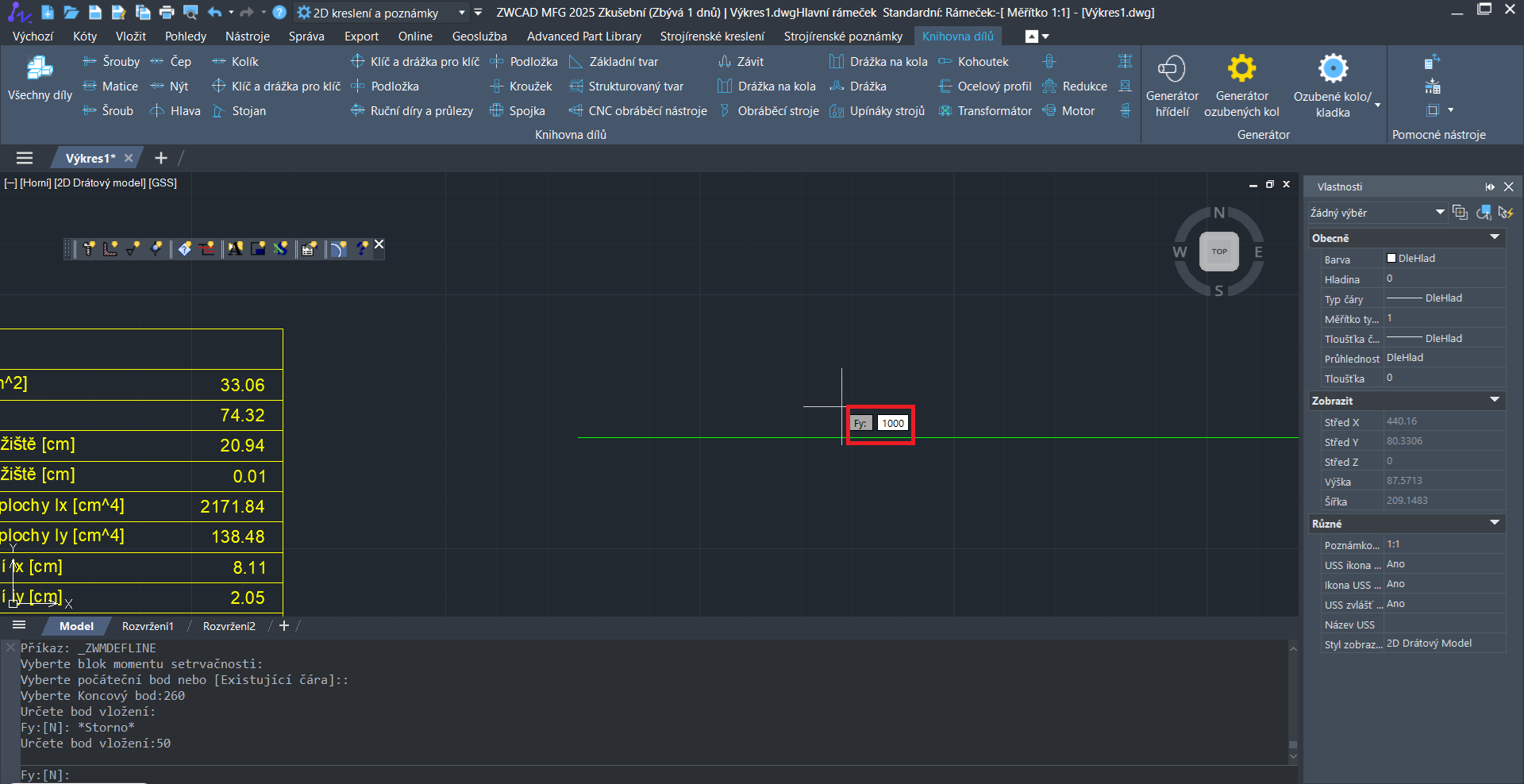

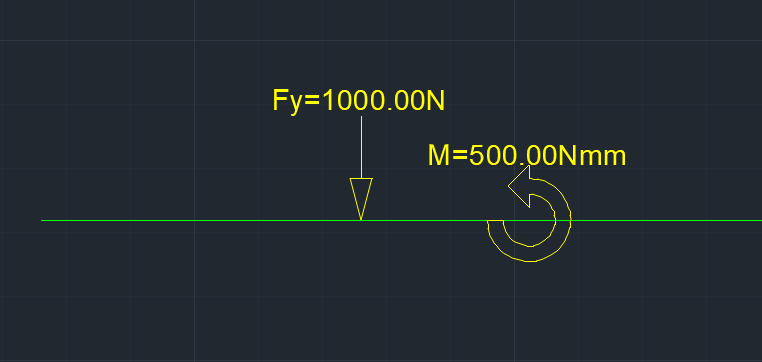

11. Definujte zatížení nosníku (nejprve umístění a poté velikost - síla - Newtony, moment - N.mm, liniové zatížení - N/mm).


12. Dále určete vazby nosníku. Máte na výběr ze tří druhů vazeb.

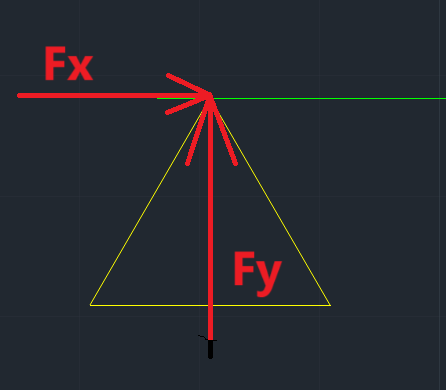

• Rotační vazba (v ZWCAD přeloženo jako Pevné podpěry závěsů)
- Reakční síly rotační vazby jsou síly v obou směrech - x i y, tzn. vazba umožňuje jeden stupeň volnosti (rotaci kolem osy z)

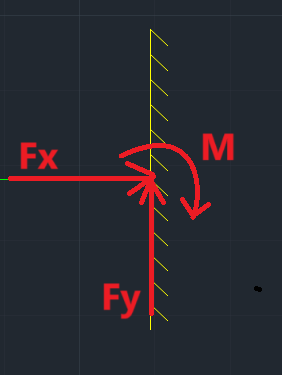

• Vetknutá vazba (v ZWCAD přeloženo jako Omezení s pevným koncem)
- Vazba neumožňuje ani jeden stupeň volnosti, tzn. že reakce jsou jak obě síly (Fx a Fy), tak moment kolem osy z.

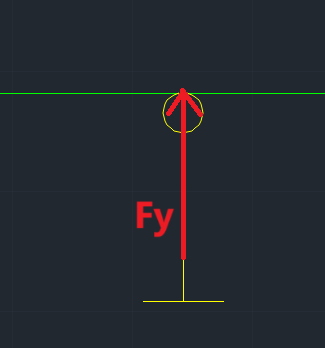

•Podpora (v ZWCAD přeloženo jako Posuvné podpěry závěsů)
- Vazba omezuje těleso v posuvu ve směru osy y, tzn. reakční síla je Fy.

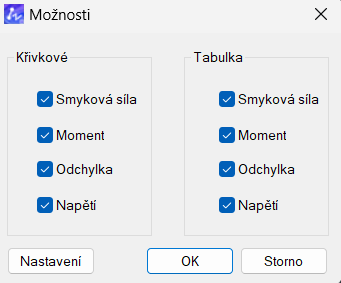

13. Až budete se zadáním (vazbami a zatížením nosníku) hotovi, můžete kliknout na Počítat. Poté vám vyskočí tabulka, kde zaškrtnete jaké veličiny chcete vykreslit do grafu a vypsat do tabulky.

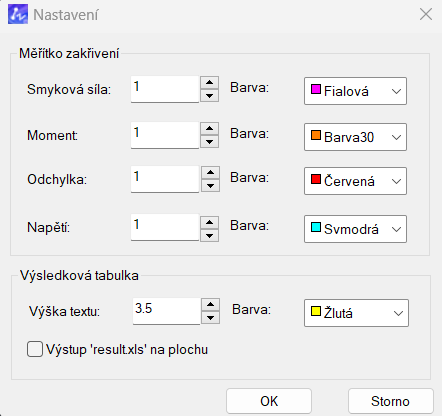

14. Nastavení barev křivek v grafu, či velikosti textu tabulky naleznete v Nastavení.

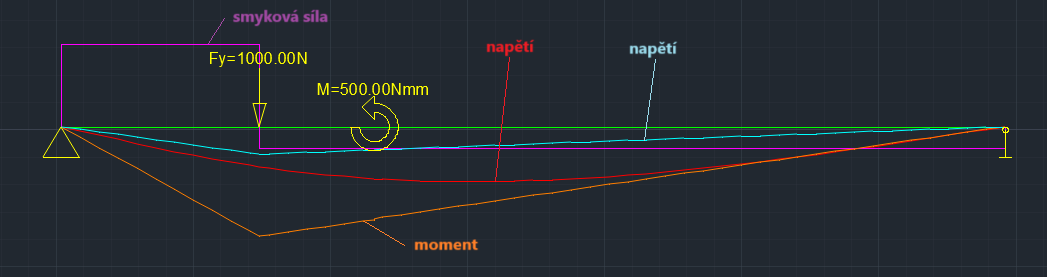

15. Došlo k vykreslení grafu statické analýzy a vygenerování tabulek pro maximální hodnoty a odstupňované hodnoty po celé délce nosníku. Vykreslené a vypsané veličiny jsou vnitřní výsledné účinky nosníku. Jedná se o smykovou sílu, moment, průhyb (odchylka) a napětí.

grafické znázornění

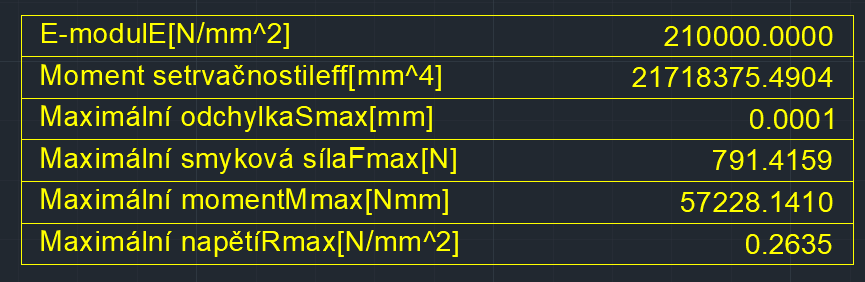

max. hodnoty

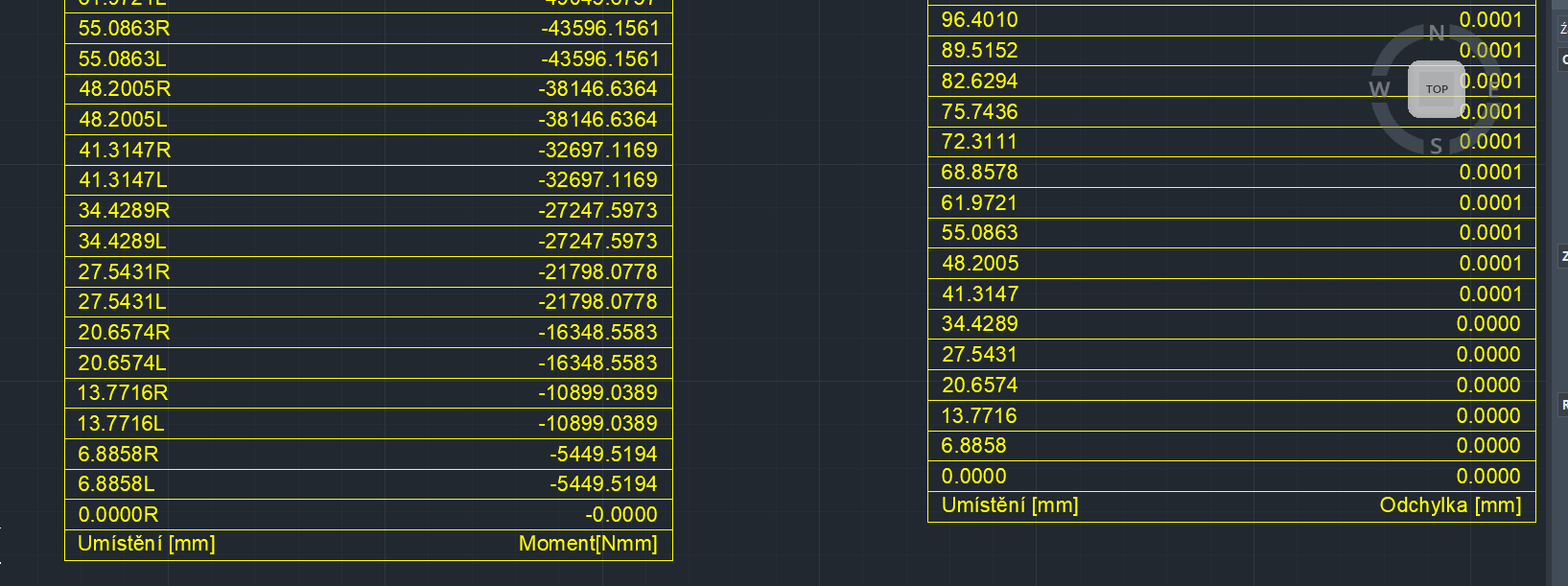

průběžné hodnoty
Postup
1. Nejprve musíte definovat průřez profilu, který chcete vystavit výpočtu statického namáhání. Ten můžete buď nakreslit anebo definujete přímo v ZWCAD MFG. To tak, že na kartě Knihovna dílů vyberete Ocelový díl.

2. Z nabídky norem vyberte profil.

3. Pro statickou analýzu potřebujete znát moment setrvačnosti nosníku. Funkci pro výpočet naleznete na kartě Knihovna dílů.

4. Nyní bodem označte vnitřní obsah profilu a odsouhlaste.

5. Vyberte Hlavní moment setrvačnosti.

6. Vygeneruje se tabulka geometrických a mechanických vlastností profilu, včetně momentu setrvačnosti v směru osy x a y.

7. Nyní můžete spustit funkci Čára odchylky pro výpočet statické analýzy nosníku, naleznete je na kartě Knihovna dílů.

8. V příkazovém řádku vás program vyzve k označení bloku momentu setrvačnosti (tabulka víz. bod 6).

9. Nyní musíte nakreslit (program vás k tomu sám vyzve) délku počítaného nosníku. Můžete také vybrat existující přímku.

10. Zobrazí se tabulka, kde můžete definovat zatížení nosníku (sílu, moment nebo liniové zatížení), vazby (rotační, vetknutá a podpora) a materiál (Youngův modul pružnosti E, který je předvyplněn pro ocel a momenty definované tvarem průřezu nosníku - víz tabulka bod 6)

11. Definujte zatížení nosníku (nejprve umístění a poté velikost - síla - Newtony, moment - N.mm, liniové zatížení - N/mm).


12. Dále určete vazby nosníku. Máte na výběr ze tří druhů vazeb.
• Rotační vazba (v ZWCAD přeloženo jako Pevné podpěry závěsů)
- Reakční síly rotační vazby jsou síly v obou směrech - x i y, tzn. vazba umožňuje jeden stupeň volnosti (rotaci kolem osy z)

• Vetknutá vazba (v ZWCAD přeloženo jako Omezení s pevným koncem)
- Vazba neumožňuje ani jeden stupeň volnosti, tzn. že reakce jsou jak obě síly (Fx a Fy), tak moment kolem osy z.

•Podpora (v ZWCAD přeloženo jako Posuvné podpěry závěsů)
- Vazba omezuje těleso v posuvu ve směru osy y, tzn. reakční síla je Fy.

13. Až budete se zadáním (vazbami a zatížením nosníku) hotovi, můžete kliknout na Počítat. Poté vám vyskočí tabulka, kde zaškrtnete jaké veličiny chcete vykreslit do grafu a vypsat do tabulky.

14. Nastavení barev křivek v grafu, či velikosti textu tabulky naleznete v Nastavení.

15. Došlo k vykreslení grafu statické analýzy a vygenerování tabulek pro maximální hodnoty a odstupňované hodnoty po celé délce nosníku. Vykreslené a vypsané veličiny jsou vnitřní výsledné účinky nosníku. Jedná se o smykovou sílu, moment, průhyb (odchylka) a napětí.

grafické znázornění

max. hodnoty

průběžné hodnoty
