Vložení externí reference

Pro vložení externí reference (zkráceně xrefu) využijte jednu z následujících možností:

• Do příkazového řádku zadejte příkaz XPŘIPOJ nebo _XATTACH.

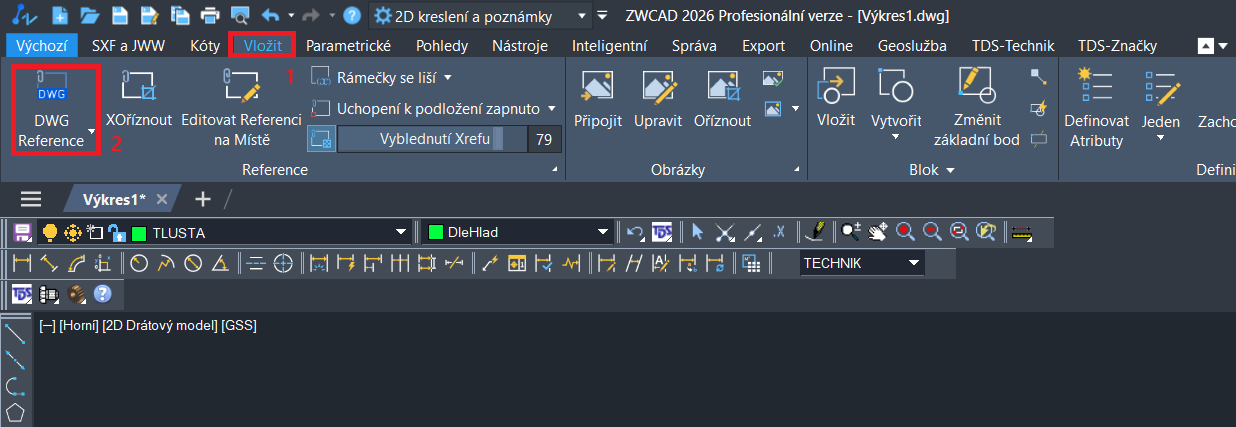

• Na kartě Vložit použijte funkci DWG Reference. Po rozbalení možnosti pomocí šipky, můžete vložit i DWF, PDF a DGN.

Nastavení vložení

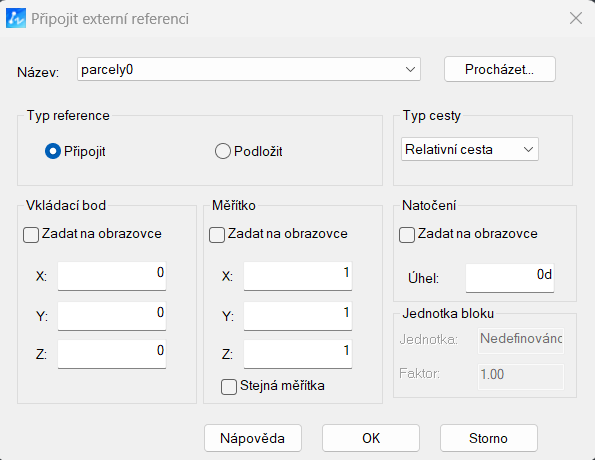

Zobrazí se okno pro Připojit externí referenci. V kolonce Název je vámi zvolený soubor, který můžete pomocí Procházet... změnit.

Typ reference

Připojit - Pokud jsou vloženy vnořené externí reference, budou zobrazeny v aktuálním výkresu.
Podložit - Pokud jsou vloženy vnořené externí reference, nebudou zobrazeny v aktuálním výkresu.

Typ cesty

Relativní cesta představuje uložení cesty externí reference vzhledem k hlavnímu výkresu. Při kopírování, pokud se relativní poloha obou nezmění, se externí reference neztratí. Jedná se o doporučené nastavení.
Úplná cesta představuje uložení přesné cesty externí reference k hlavnímu výkresu, se ztrátou flexibility. Pokud cestu změníte, návaznost se ztratí.
Žádná cesta představuje možnost, kdy se ZWCAD vůbec nedívá na cestu. Pouze hledá soubor se stejným jménem v té složce, kde právě sedí hlavní výkres.

Vkládací bod, Měřítko a Natočení

Podobně jako u vkládání bloků. Pokud zaškrtnete Zadat na obrazovce, zadáváte vkládací bod, koeficient měřítka a úhel natočení pomocí příkazového řádku během vkládaní. Pokud necháte kolonku nezaškrtnutou, nastaví se přednastavené hodnoty z tabulky.

V případě vkládacího bodu je to [0,0,0], což je běžné, pokud pracujete s materiály v geodetických souřadnicích (např. S-JTSK), takže se ve většině případů takto ponechává.

Podobné je to u měřítka, kdy je přednastaveno [1,1,1] pro měřítko 1:1. Pokud chcete xref zvětšit či zmenšit rovnoměrně ve všech směrech, pak zaškrtněte kolonku Stejná měřítka a stačí přepsat pouze hodnotu pro X.

Úhel natočení umožňuje natočit xref dle zadaného úhlu. Kladný úhel natočení směřuje vždy proti směru hodinových ručiček.
