Vložení katastrální mapy jako DWG reference

Vložení katastrální mapy jako DWG reference:

Postup uvádí příklad vložení katastrální mapy jako DWG reference.
Obdobně lze pracovat i se zaslanými podklady od spolupracovníků atd., pouze s vynecháním prvního kroku.

1. Stáhnutí katastrální mapy obce:
Na stránkách https://services.cuzk.cz/dxf/ku/ vyberte ze seznamu požadovanou katastrální mapu a uložte ji.
(Lze do vyhledávače zadat pouze heslo "katastr dxf").
Soubor s příponou .zip rozbalte.
Výkres katastrální mapy ve formátu .dxf otevřete v ZWCADu a uložte jako .dwg, po té jej zavřete.



2. Vložení katastrální mapy jako DWG reference:
Vyberte z menu záložku Vložit > DWG Reference.



Vyberte soubor pro podložení.



V dialogu Připojit externí referenci zvolte pro Typ reference Podložit.
Pro vložení do počátku souřadného systému výkresu odznačte Vkládací bod, Měřítko a Natočení.



Dvojklikem prostředního kolečka myši zobrazíte celou mapu.



2. Ořez DWG reference

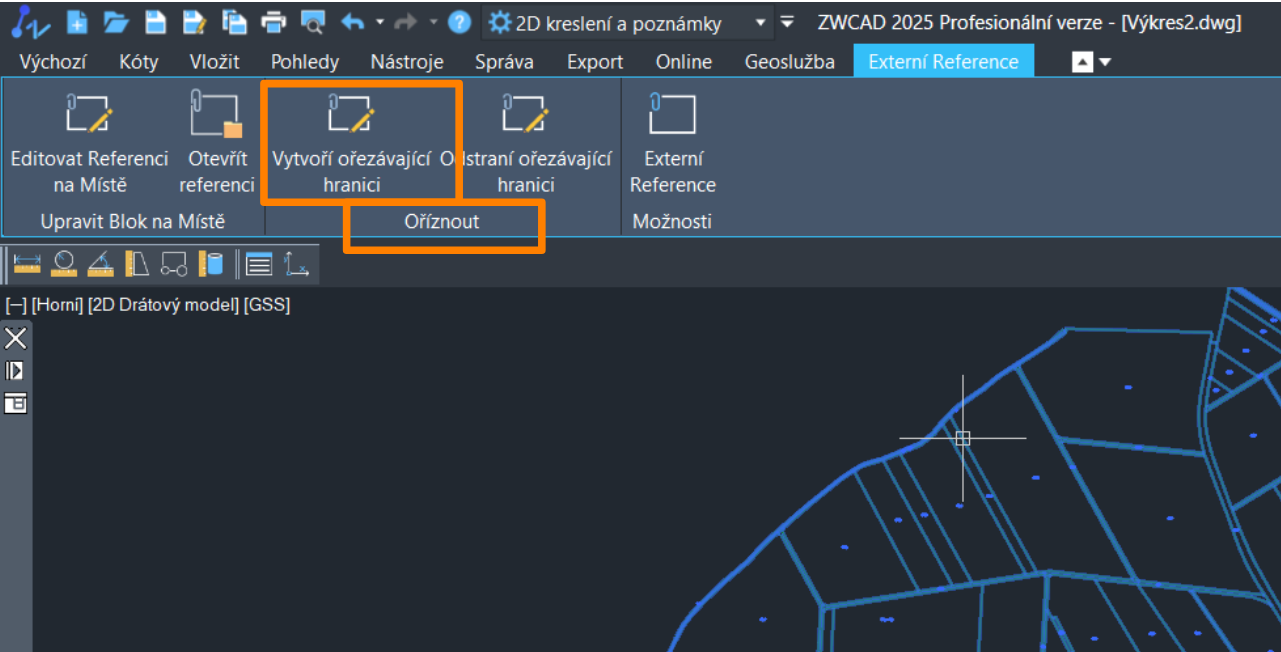

Kliknutím na mapu (DWG referenci) se otevře pás karet pro Externí reference.

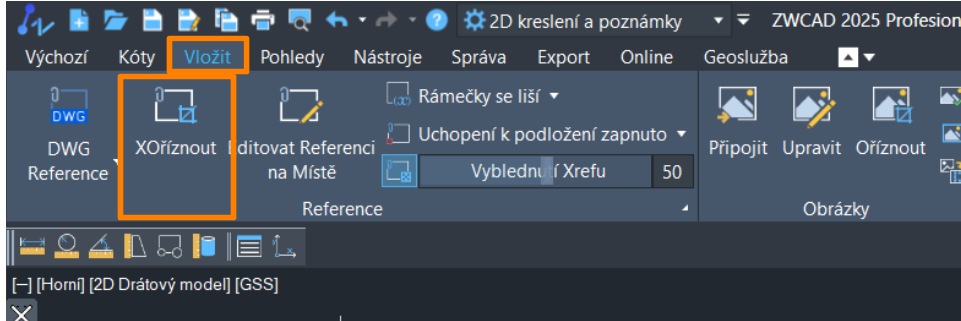

Vyberte: Oříznout > Vytvoří ořezávací hranici. Nebo také pod nabídkou Vložit:





Přes řádkové menu nebo příkazový řádek pak zadáte např. obdélník pro ořez:

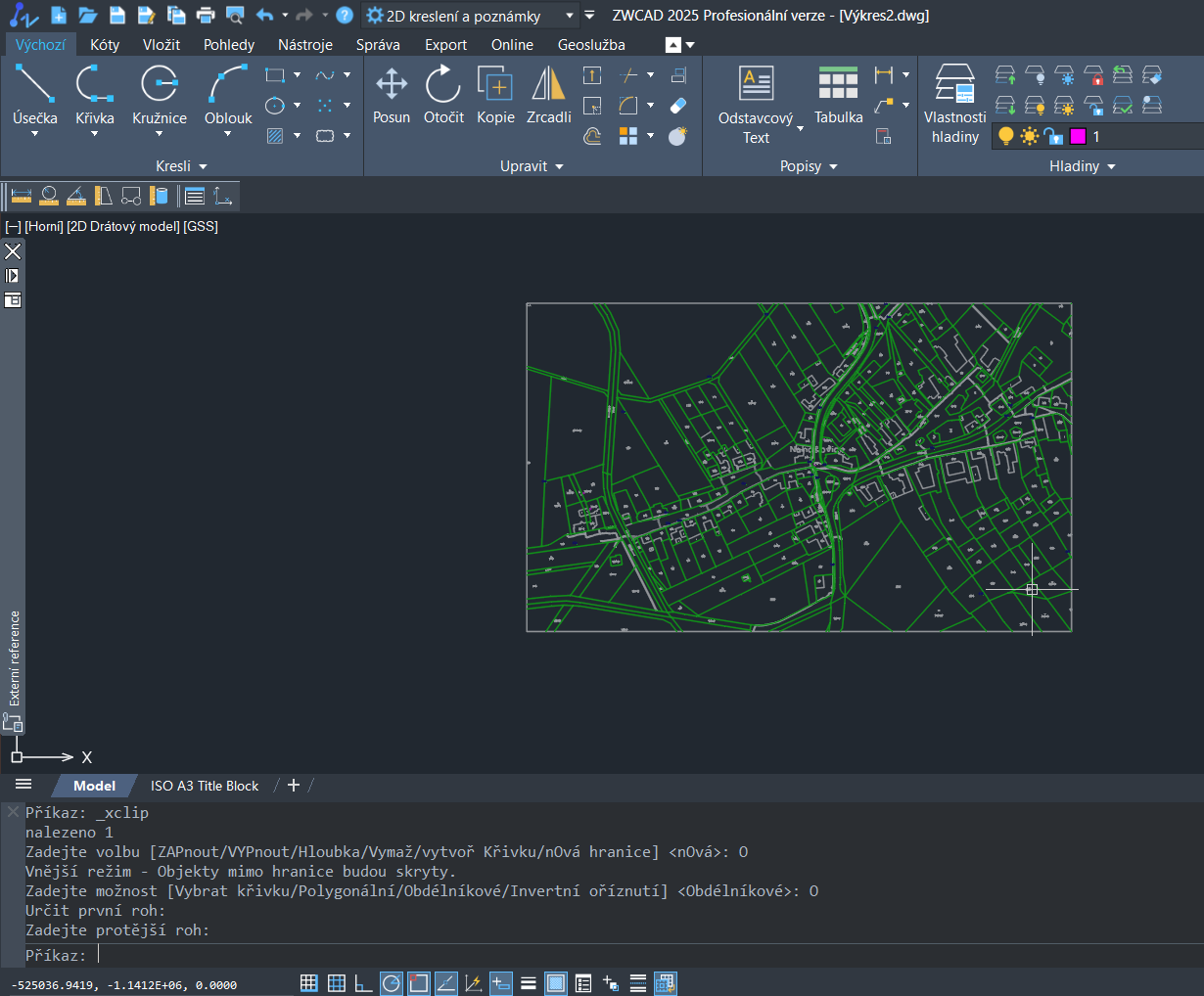

Zadejte volbu: Nová hranice > Zadejte možnost: Obdélníkové



3. Měřítko DWG reference

Katastrální mapa má obvykle jako jednotky nastavené metry. Velikost určitého objektu je dobré ověřit přeměřením. Jednotky výkresu vidíte a můžete taky nastavit dole vpravo pod výkresovým prostorem. Pokud chcete kreslit v jiných jednotkách než metrech, je potřeba DWG referenci nastavit jiné měřítko.

To lze pomocí příkazu SCALE (Měřítko - alias SC), např. SCALE > Vybrat objekty > Určit základní bod > Určete faktor Měřítka: 1000.

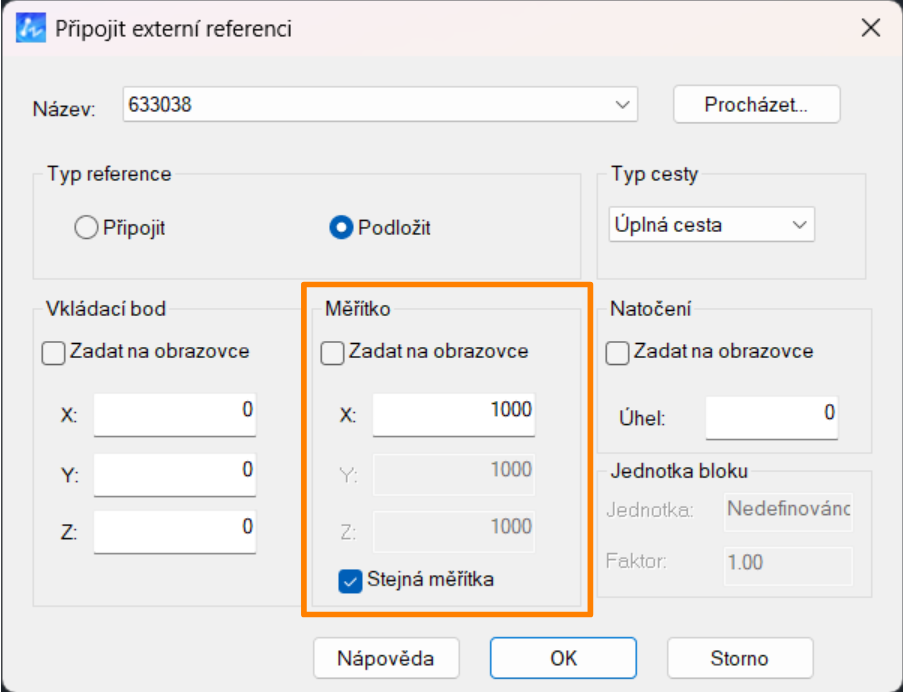

Měřítko lze nastavit také již při samotném přeuložení výkresu z .dxf na .dwg, nebo při vkládání reference:
