Vektorizace rastrového obrázku

Proveďte příkaz VECTORIZATION, abyste pomocí funkce vektorizace rastrového obrázku převedli objekty v rastrových obrázcích na vektorovou grafiku.

• Rastrové obrázky zobrazují obsah obrázku prostřednictvím jednotlivých pixelů a čím více pixelů je ve stejném rámečku, tím vyšší je kvalita obrázku. Při přiblížení se obrázek může stát rozmazaným a zkresleným.
• Vektorová grafika používá k vykreslení grafiky matematické rovnice, body na čarách a křivkách a výplňové barvy. Změna měřítka vektorové grafiky nemá vliv na její kvalitu zobrazení.

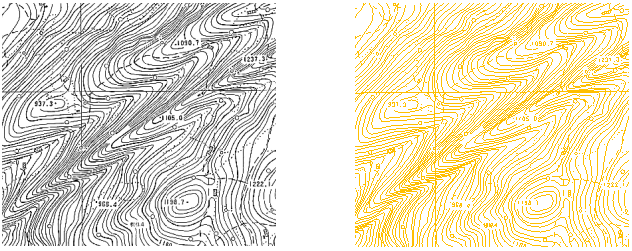

Převod na vektorovou grafiku

U některých starších konstrukčních výkresů mohou být uloženy pouze papírové materiály nebo mohou být elektronické materiály konstrukčních výkresů ztraceny. Pokud se překreslují podle papírových výkresů, je to často časově náročné, pracné a nelze zaručit přesnost. Do výkresu ZWCAD můžete vložit naskenovaný obrázek papírových výkresů a pomocí příkazu VECTORIZATION extrahovat rastrové objekty do vektorových objektů.



Po vektorizaci budou vytvořeny odpovídající vrstvy na základě různých typů vektorů. Pokud je například po vektorizaci generována čára, bude vytvořena nová vrstva Čára.

Konfigurace vektorizace

Pomocí příkazu VECTORIZATIONOPTIONS můžete nastavit příslušné parametry na základě vlastností aktuálního rastrového obrázku a požadavků na extrakci vektorů.

> Metoda extrakce

Metoda extrakce řídí extrakci osových čar nebo konturních čar z rastrových obrázků. Následující diagram ilustruje extrakci osových čar a konturních čar z rastrových obrázků.



> Barva pozadí

Barva pozadí označuje barvu pozadí rastrového obrázku při vektorizaci. Barvu zadáte jako barvu pozadí a tato barevná oblast v rastrovém obrázku bude považována za pozadí bez konverze. Ostatní barevné oblasti budou považovány za rastrové objekty pro konverzi. Následující diagram ilustruje nastavení barvy pozadí na bílou a černou pro vektorizaci.



> Maximální délka krátké čáry

Maximální délka krátké čáry určuje, zda budou nezávislé objekty v rastru vektorizovány na základě jejich délky.



> Typy přizpůsobení

Objekty přizpůsobení řídí vektorový typ rastrových objektů po převodu a podporují převod rastrových objektů na čáry, kruhy, oblouky a křivky.

Revize vektorizace

Po extrakci vektorizace se v příkazovém řádku zobrazí dotaz, zda chcete vektorové objekty upravit. K revizi výsledků vektorového převodu můžete také použít příkaz VECTORIZATIONRECTIFY.

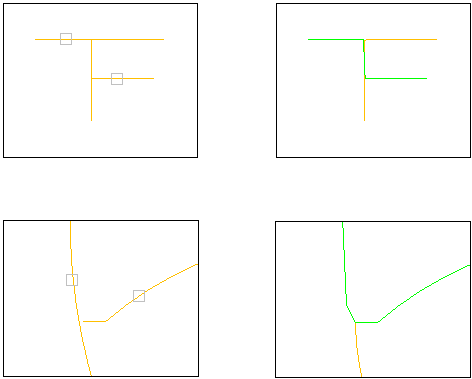

> Sloučit

Sloučí dva spojené nebo protínající se vektorové objekty a vybrané části budou sloučeny na základě jejich polohových vztahů. Pokud se dva objekty neprotínají, budou zpracovány metodou Connect.

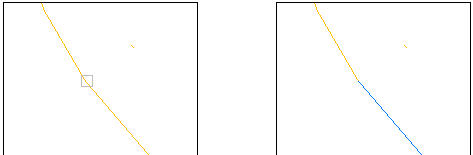

> Rozdělit

Rozdělí vektorový objekt v bodě výběru.

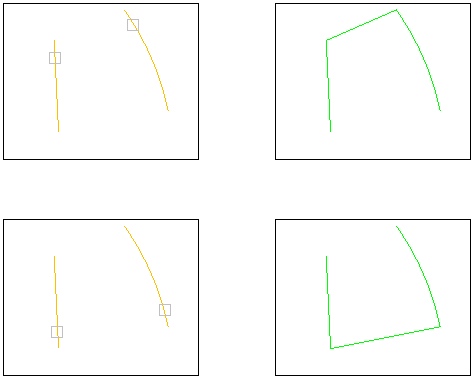

> Spojit

Spojte dva vektorové objekty tak, že spojíte jeden koncový bod jednoho objektu s druhým koncovým bodem druhého objektu.



Související příkazy

VECTORIZATION: Převést objekty ve vybraném rastrovém obrázku na vektorovou grafiku.
VECTORIZATIONOPTIONS: Nastavit konfiguraci vektorizace rastrového obrázku.
VECTORIZATIONRECTIFY: Sloučit, rozdělit nebo spojit extrahované vektorové objekty.
