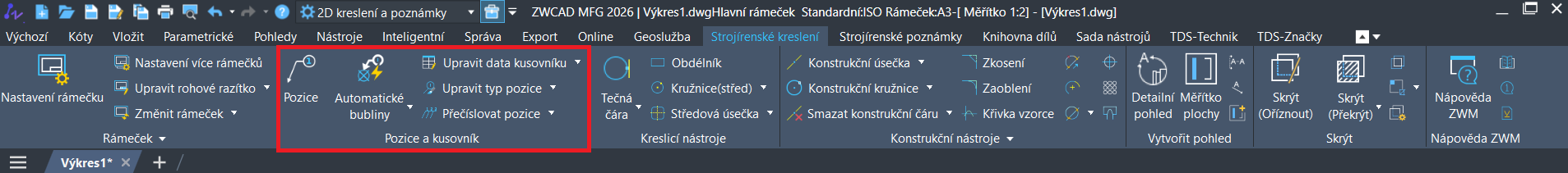

Pozice v ZWCAD MFG je obousměrně korelovaná s kusovníkem. Po úpravě obsahu pozice se automaticky upraví i obsah kusovníku. Funkce pro pozice a kusovník jsou dostupny na kartě
Strojírenské kreslení.

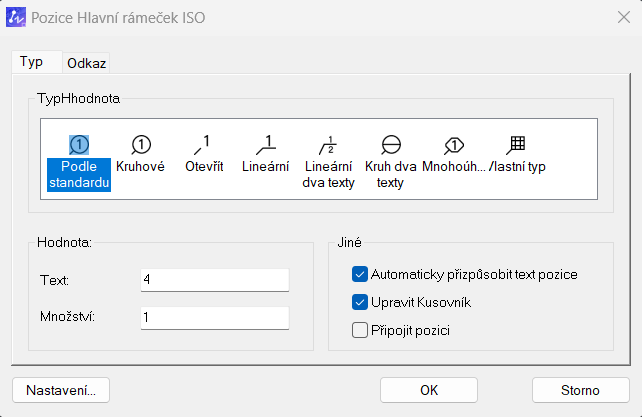

Pozice
TypHodnota - Dle grafiky vyberte typ zobrazení pozice.
Text - Číslo pozice. Automaticky se zobrazuje n+1 hodnota.
Množství - Počet kusů pozice (propíše se do kusovníku).
Upravit typ pozice
Nástroj pro úpravu typu existující pozice.
Upravit data kusovníku
Můžete editovat zadaná data existující pozice.
Zarovnat pozice
Funkce pro zarovnání pozic.
Nabízí se zde možnost
Podle pozice šipky a
Podle pořadí výběru. Pokud zvolíte první možnost, seřadí se pozice přesně podle vektoru určení, který zadáte. V druhém případě dle pořadí výběru pozic (mohou se tedy křížit).
Přečíslovat pozice
Upravení číslování existujících pozic. Nejprve vyberte počáteční číslo, poté velikost kroku a postupně vybírejte pozice, kterých se má posloupnost týkat.

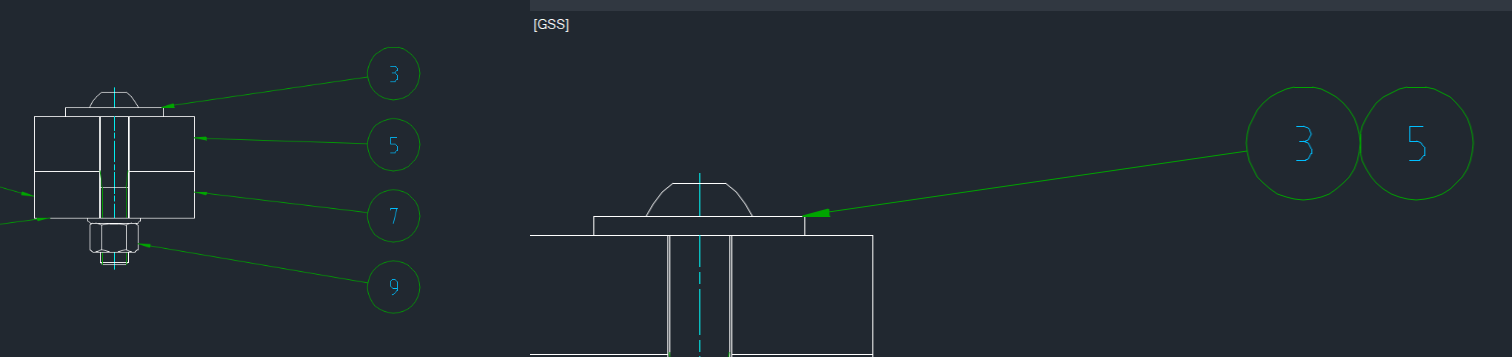

Kombinovat pozice
Funkce pro sloučení vícero pozic.
Skrýt/Zobrazit pozice
Funkce pro skrytí vybraných pozic. Funkce
Zobrazit pozice pak všechny skryté zpět zobrazí.
