Získání vlastností plochy a hmotových vlastností

Můžete získat vlastnosti plochy, obvodu a hmoty uzavřeného objektu nebo z určených bodů v výkresu.

Získání plochy

Pomocí příkazu AREA můžete získat plochu určeného uzavřeného objektu nebo plochu uzavřené oblasti definované určenými body.

Při výpočtu plochy uzavřené oblasti tvořené zadanými body musí být rovina, ve které tyto body leží, rovnoběžná s rovinou XY aktuálního UCS.



A) Zadané body
B) Libovolná uzavřená oblast

Můžete vypočítat uzavřenou plochu nebo obvod zadaných objektů, jako jsou kruhy, elipsy, křivky, mnohoúhelníky, oblasti a 3D tělesa.

Získané informace se liší v závislosti na typu tělesa:

• Kruhy: Získejte informace o ploše a obvodu.
• Elipsy, uzavřené křivky, mnohoúhelníky, uzavřené 2D spliny a oblasti: Získejte informace o ploše a obvodu.
• Neuzavřené spliny a neuzavřené křivky: Získejte informace o ploše a délce.
• 3D tělesa: Získejte celkovou plochu 3D objektu.

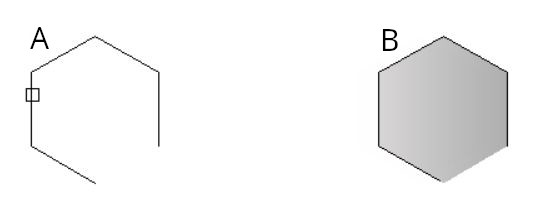

U neuzavřeného objektu se k výpočtu plochy používá úsečka spojující počáteční a koncový bod, ale délka úsečky sama o sobě se do plochy nezapočítává.



A) Vybraný objekt (neuzavřená křivka)
B) Vypočítaná plocha

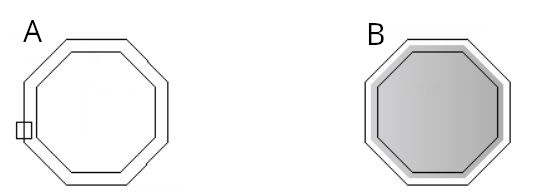

U široké křivky se k výpočtu plochy používá její středová osa jako hranice.



A) Vybraný objekt (uzavřená široká křivka)
B) Vypočítaná plocha

Příkaz Plocha lze také použít k výpočtu složených ploch.

• Možnost Přidat umožňuje vypočítat plochu více objektů nebo uzavřených ploch definovaných zadanými body.
• Možnost Odebrat umožňuje odečíst plochu objektu nebo uzavřené plochy definované zadaným bodem od vypočítané plochy.

TIP Možnost Plocha příkazu MEASUREGEOM také umožňuje získat plochu složenou ze zadaných objektů nebo bodů, což má stejnou funkci jako příkaz Plocha.

Získání hmotových vlastností

Pomocí příkazu MASSPROP můžete získat hmotové vlastnosti 2D oblasti nebo 3D pevného objektu, jako je objem, plocha, těžiště, momenty setrvačnosti atd., a výsledek zapsat do textového souboru.

TIP Pomocí možnosti Mass Properties příkazu MEASUREGEOM lze také získat hmotové vlastnosti zadaného objektu, což má stejnou funkci jako příkaz MASSPROP.

Související příkazy

AREA: Vypočítá plochu a obvod vybraných oblastí nebo objektů
LIST: Vypisuje relevantní vlastnosti vybrané entity
MASSPROP: Vypočítá hmotnostní vlastnosti vybrané oblasti nebo 3D tělesa, které lze uložit do textového souboru
MEASUREGEOM: Měří vzdálenost, poloměr, úhel, plochu a hmotové vlastnosti
PROPERTIES: Otevřete paletu Properties, ve které můžete zkontrolovat nebo upravit relevantní vlastnosti entity nebo výběrové sady.

Související systémové proměnné

AREA: Uloží poslední hodnotu plochy vypočítanou příkazem AREA.
PERIMETER: Uloží poslední hodnotu obvodu vypočítanou příkazem AREA nebo LIST.
