Nastavení rámečku

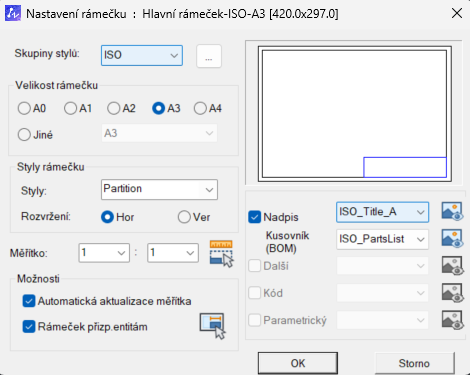

Na kartě Strojírenské kreslení klikněte v levé straně menu na Nastavení rámečku.

Popis nastavení

Skupiny stylů - V seznamu si můžete vybrat používané normy. Kliknutím na tlačítko ... otevřete dialogové okno konfigurace stylu normy, kde můžete zobrazit a upravit obsah.
nastavení normy.

Velikost rámečku - Zvolte mezi standardními formáty A0, A1, A2, A3 a A4, popř. pokud byste chtěli jiný atypický formát, odškrtněte jiné a vyberte jej.

Styly rámečku - Rozvržení - Nastavte vertikální či horizontální orientaci výkresu.

Měřítko - Klikněte na symbol , a vyberte dva protější body obdélníka, vyčleňující oblast kreslení. Dle nastaveného formátu se Vám pak automaticky nastaví měřítko.

Automatická aktualizace měřítka - Po změně měřítka se automaticky aktualizuje zobrazení kót a textů tak, aby bylo v souladu s nastaveným měřítkem výkresu.

Rámeček přízp. entitám - Rámeček výkresu automaticky přizpůsobí obsahu výkresu (vybraným entitám), tedy aby se výkres vešel do zvoleného formátu.

Nadpis a Kusovník - Nastavení zobrazení typu razítka a kusovníku.
