Generátor hřídelí

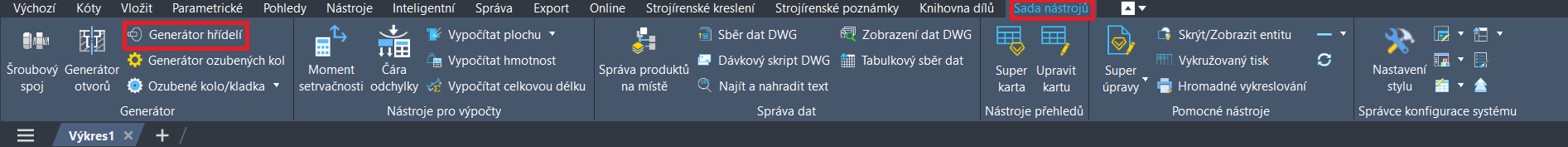

1. Po spuštění programu vyberte v horním liště programu vyberte záložku Strojírenské kreslení a na ní v sekci Generátor Generátor hřídelí.



2. Nejprve zvolíte parametry pro prostou válcovou plochu a kliknete na kolonku Přidat. Poté se plocha ve spodním náhledu vykreslí.



3. V dalším bodě byla zvolena válcová plocha s drážkou pro pero a zkosením na obou stranách. Pro to, abyste mohli zkosení a drážku zadat, musíte je i zaškrtnout. V kolonce Zkosení zadávejte v pořadí délka zkosení*úhel zkosení. V kolonce drážky pak v pořadí délka drážky*šířka drážky. Potvrďte opět kliknutím na tlačítko Přidat.



4. Lze zhotovit i kuželové plochy. Logicky tak, že zadáte rozdílný počáteční a koncový průměr.



5. Kolonka Vybrání představuje ve skutečnosti zápich hřídele. Zadáváte v pořadí šířka drážky*hloubka drážky.



6. Pokud chcete některou z položek upravit, klikněte na vybraný řádek, přepište upravovanou hodnotu a klikněte na Upravit. V našem případě přepíšeme šířku zápichu.



7. Pokud víte, že budete stejnou hřídel potřebovat někdy v budoucnu, můžete si jí uložit na disk. Klikněte tedy na kolonku Uložit.



8. Dále vyberte místo uložení na disku, pojmenujte soubor a klikněte na Uložit



9. Pokud jej budete chtít někdy zpětně načíst a hřídel znovu použít, pak klikněte na Načíst.



10. Vyberte soubor a opětovně jej načtěte.



11. Pokud je nadefinování hřídele hotové, můžete kliknout na OK.
