Detailní pohled

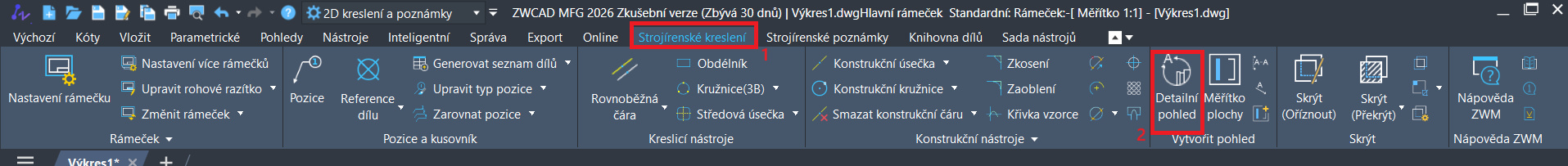

Pro tvorbu detailního pohledu zvolte kartu Strojírenské kreslení a v oddíle Vytvořit pohled zvolte Detailní pohled.



Z výchozího nastavení se nabídne detail pomocí kružnice. Zvolte si středový bod a průměr. Můžete však změnit také na obDélník, Objekt nebo Konec. Dále zvolte polohu štítku (označení).

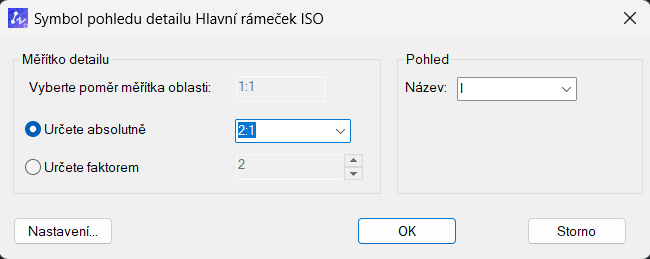

Otevře se okno pro nastavení detailního pohledu. Můžete zvolit mezi možnostmi Určete absolutně (výběr přednastaveného normalizovaného měřítka) nebo Určete faktorem (nastavení vlastního libovolného měřítka). V políčku Název pak zvolte označení detailu.

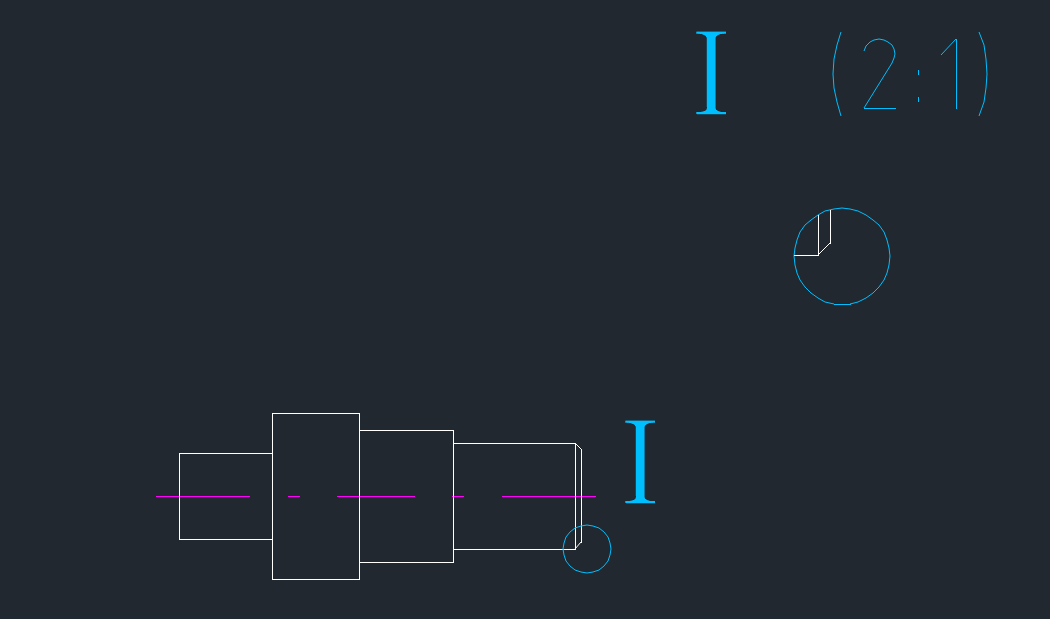

Detailní pohled je vytvořen. Pomocí úzlových bodů jej můžete dál libovolně posouvat a dvojklikem editovat.
