Příkaz Ořez (Trim)

ZWCAD > Nápověda > Příkazy > Ořez (Trim)


IkonaOřez (Trim)

Ribbon 2D:Výchozí > Upravit > Oříznout
Panel nástojů: Upravit > Oříznout
Nabídka:Upravit > Oříznout
Klávesnice:Trim
Alias:TR

Příkaz ořízne části objektů, které se nacházejí vně stanovené hranice.
Objekty, které lze oříznout, zahrnují oblouk, kruh, eliptický oblouk, úsečky, otevřené 2D nebo 3D úsečky, přímky, spliny a xliny.

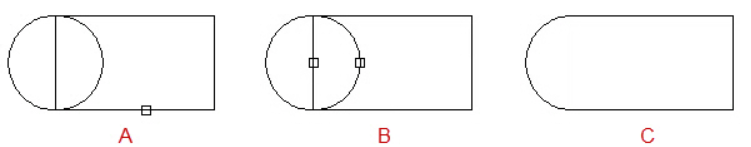

OBR.
A: Vyberte hranu ořezu.
B: Vyberte objekty, které chcete oříznout.
C: Výsledek

Vyberte hraniční objekty pro oříznutí
Zvolte objekty, které mají tvořit hranici ořezu, nebo stiskněte Enter a vyberte všechny objekty jako hranici ořezu. Až vyberte objekty, které mají tvořit hranici ořezu, vyberte objekt, který chcete oříznout, nebo stiskněte Shift a vyberte objekty, které chcete prodloužit.
Platná hranice ořezu může být tvořena 2D nebo 3D křivkami, oblouky, kruhy, elipsami, výřezy, rovnými čarami, přímkami, oblastmi, splinami a xlinami.
Režim Hrana
Pokud se objekt k ořezu neprotíná s hranicí ořezu, zvolte režim Napříč.

Prodloužit
Funkce ořízne objekty podél prodloužené linie hranice ořezu.

Neprodloužit

Funkce ořízne pouze ty objekty, které se s hranicí ořezu protínají ve 3D.
Křížení
Zvolte obdélníkové okno; ořezány budou objekty, které se protínají s jeho hranicí, nebo které jsou v něm obsaženy celé.

Režim
Zvolte režim ořezu. Příkaz OŘEŽ má tři hodnoty, které kontroluje systémová proměnná TRIMEXTENDMODE.
Rychlý
V rychlém režimu vybíráte objekt k prodloužení a kterákoli entita na výkresu může sloužit jako hranice. Pokud se ořezávaný objekt neprotíná s hranicí ořezu, bude vymazán.

Standardní
Ve standardním režimu vybíráte hranici i objekt k prodloužení.

Exmode
V tomto režimu zadáte hranici ořezu a stranu, na níž mají být objekty oříznuty. Všechny objekty, které protínají hranici ořezu, budou ořezány.

Průmět
Funkce určí, jaký průmět bude použit při ořezávání objektu.

Nic
Není určena žádná projekce. Pouze body, které se s hranicí ořezu protínají ve 3D prostoru, budou oříznuty.

USS
Oříznuty budou objekty, které se ve 3D prostoru neprotínají s hranicí ořezu a které jsou promítnuty na rovinu XY aktuálního USS.

Pohled
Oříznuty budou objekty s hranicí ořezu v současném pohledu.

Vymaž
Funkce vymaže objekt, který byl pozměněn funkcí OŘEŽ.
Zpět
Funkce vrátí předešlý úkon příkazu OŘEŽ.

Související

Chcete-li změnit velikost objektu,

zvolte Výchozí >> Upravit >> Oříznout

  • Zvolte objekty, které mají sloužit jako hranice ořezu.

  • Pokud chcete jako možné hrany ořezu vybrat všechny objekty na výkresu, stiskněte Enter, aniž jste nějaké objekty vybrali.

  • Vyberte objekty, které chcete oříznout.


Chcete-li oříznout objekty ve 3D při použití aktuální roviny pohledu,

  • zvolte Výchozí >> Upravit >> Oříznout

  • Vyberte hranici ořezu.

  • Zvolte P (Průmět).

  • Zvolte P (Pohled).

  • Vyberte objekty, které chcete ořiznout.


Chcete-li oříznout 3D objekty,

  • zvolte Výchozí >> Upravit >> Oříznout

  • Zvolte objekty, které mají sloužit jako hranice ořezu.

  • Zvolte P (Průmět).

  • Zvolte N (Nic).

  • Vyberte objekty, které chcete oříznout.
