Příkaz Protáhni (Stretch)
ZWCAD > Nápověda > Příkazy > Protáhni (Stretch)
| Ikona |  |
| Ribbon 2D: | Výchozí > Upravit > Protáhnout |
| Panel nástojů: | Upravit > Protáhnout |
| Nabídka: | Upravit > Protáhnout |
| Klávesnice: | Stretch |
| Alias: | S |

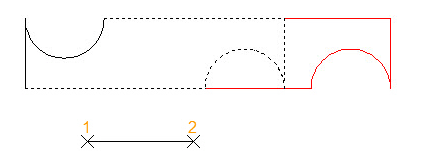

Příkaz protáhne část vybrané entity ve výkresu a posune její části, které zůstanou spojené s jinými částmi výkresu.
OBR.
Vybrat objekty
Vyberte část objektu, kterou chcete protáhnout. Výběr ukončíte stisknutím klávesy Enter.
Objekty můžete vybrat křižovacím oknem nebo křižovacím polygonem.
Referenční bod
Určete referenční bod a druhý bod. Tímto definujete vektor protažení objektu.
Pokud chcete objekty protáhnout myší, proces bude podobný jako u příkazu MOVE.
Určit druhý bod
Určete druhý bod a tím i vzdálenost a směr protažení objektu.
OBR.

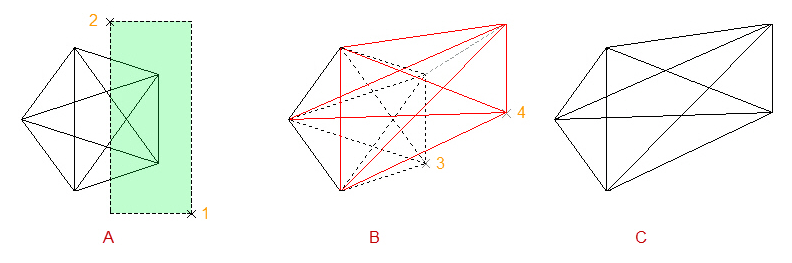

A: Vyberte objekt, resp. jeho část, křižovacím oknem
B: Zvolte referenční bod a druhý bod
C: Výsledek
Použít první bod jako posunutí
Použijte vzdálenost od bodu 0, 0, 0 ke zvolenému výchozímu bodu jako přemístění v rámci protažené bodu.
Určete druhý bod a tím i vzdálenost a směr protažení objektu.
OBR.
A: Vyberte objekt, resp. jeho část, křižovacím oknem
B: Zvolte referenční bod a druhý bod
C: Výsledek
Použít první bod jako posunutí
Použijte vzdálenost od bodu 0, 0, 0 ke zvolenému výchozímu bodu jako přemístění v rámci protažené bodu.
Posunutí
Zadejte vzdálenost a směr protažení objektu.
Zadejte vektor protažení v osách x, y, z. Pokud zadáte do příkazového řádku například 3, 4, 5, znamená to, že se objekt protáhne o 3 jednotky v ose x, o 4 jednotky v ose y a o 5 jednotek v ose x.
Zvolte bod na výkresu, kterým definujete vektor ve vztahu k bodu 0, 0, 0. Pokud zvolíte bod 2, 3, 4, znamená to, že se objekt protáhne o 2 jednotky v ose x, o 3 jednotky v ose y a o 4 jednotky v ose x.
Zvolte bod na výkresu, kterým definujete vektor ve vztahu k bodu 0, 0, 0. Pokud zvolíte bod 2, 3, 4, znamená to, že se objekt protáhne o 2 jednotky v ose x, o 3 jednotky v ose y a o 4 jednotky v ose x.
Související
Protažení objektu pomocí dvou bodů
- Klikněte na Výchozí >> Upravit >> Protáhnout.
- Vyberte objekt pomocí křižovacího okna. Křižovací okno musí obsahovat nejméně jeden vrchol nebo koncový bod.
- Určete referenční bod pro protažení.
- Určete druhý bod, tedy protahovaný bod.
- Objekt, u kterého byl vybrán alespoň jeden vrchol nebo koncový bod, bude protažen. Objekt, který byl křižovacím oknem vybrán celý, bude posunut.
Protažení objektů s použitím posunutí
- Klikněte na Výchozí >> Upravit >> Protáhnout.
- Vyberte objekty pomocí křižovacího okna. Výběr musí obsahovat nejméně jeden vrchol nebo koncový bod.
- Do příkazového řádku zadejte d.
- Můžete zadat posunutí ve formě karteziánských nebo polárních souřadnic. Nepoužívejte znak @, použití relativních souřadnic se předpokládá.
- Další možností je zvolit bod na výkresu a protáhnout myší objekt s nejméně jedním vrcholem nebo koncovým bodem vybraným v křižovacím okně. Objekty, které byly vybrané celé, nebudou protaženy, ale posunuty.
