Příkaz Rozlož (Explode)

Ikona
Ribbon 2D:	Výchozí > Upravit > Rozložit
Panel nástojů:	Upravit > Rozložit
Nabídka:	Upravit > Rozložit
Klávesnice:	Explode
Alias:	X

Příkaz rozloží složený objekt do objektů, ze kterých byl složen. Pokud chcete měnit jednotlivé komponenty zvlášť, může být rozloženo více objektů. Po rozložení se změní barva, typ čáry a tloušťka čáry. Další možné výsledky odvisí od toho, jaký objekt jste rozložili.

---

Poznámka: pokud používáte skripty nebo funkci Runtime Extension, můžete objekty rozkládat pouze po jednom.

---

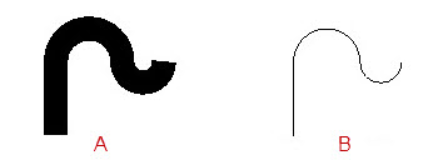

OBR.

---

Křivka

---

Trojrozměrná tělesa
Rovinné stěny budou rozloženy do oblastí. Nerovinné stěny budou rozloženy na povrchy.

---

Kruhy a oblouky
Pokud je kruh nebo oblouk umístěn v bloku s nestejnými měřítky, při hodnotě proměnné EXPLMODE = 1 může být objekt rozložen do elips nebo elipsových oblouků.

---

Víceřádkový text
Víceřádkový text bude rozložen do řádkového textu.

---

Blok
Objekty v bloku budou rozloženy na individuální objekty. Pokud je některý z výsledných rozložených objektů stále složeným objektem, může být dále rozložen.
Pokud jsou křivka nebo vnořený blok součástí bloku, tento blok bude nejdřív rozložen do této křivky nebo vnořeného bloku. Po proběhnutí příkazu Explode budou objekty v bloku rozloženy po jednom.
Pokud mají bloky stejné měřítko v osách x, y, z, budou rozloženy do jednotlivých objektů. Pokud bloky nepoužívají stejné měřítko ve všech osách, můžou být rozloženy do nečekaných objektů.
Pokud rozložíte blok s přiřazenými atributy, hodnota atributů bude smazána a definice atributu budou znovu zobrazeny.
Bloky vložení pomocí funkce MINSERT, externí reference a jejich závislé bloky nemůžou být rozloženy.

---

Kóty
Kóty budou rozloženy do úseček, víceřádkového textu a plných objektů.

---

Mčára
Mčára bude rozložena do úseček a oblouků.

---

Odkazová kóta
Odkazové kóty budou rozloženy na úsečky, spliny, tělesa, bloky a víceřádkové texty

---

Polygonová síť
Funkce rozloží sítě s jedním vrcholem do bodu (bodového objektu). Sítě se dvěma vrcholy budou rozloženy do úsečky. Sítě se třemi vrcholy budou rozloženy do trojrozměrných ploch.

---

Oblast
Oblast bude rozložena do úseček, kruhů, oblouků a splin.

---

Související

---

Rozložení objektů
Klikněte na Výchozí >> Upravit >> Rozložit.
Vyberte objekty, které mají být rozloženy a stiskněte Enter.
Způsob rozložení většiny objektů není intuitivní. Charakteristiky rozložených objektů si můžete prohlédnout v panelu Vlastnosti.
